隔膜泵diaphragm pump

容积泵的一种，依靠挠性隔膜往复运动而提取、输送液体。
隔膜泵由于流通宽敞，通过性能好，应用范围较广。除抽吸一般清水外，还能提取、输送带颗粒、杂质和有腐蚀性的液体如矿泥、淤泥、污水、粪水等，输送保持一定晶体结构的浆状液体。其结构及工作原理如图所示。泵隔膜边缘固定在泵体上（泵体可由一个或两个泵腔组成），当驱动架带动泵隔膜向上运动时，下泵体内的容积增大，产生真空，进水阀开启，液体便通过进水接头进入下泵体；当泵隔膜向下运动时，下泵体内容积缩小，进水阀关闭，出水阀打开，液体便通过上泵体由出水口排出。如此周而复始，连续作业。
隔膜泵由于隔膜与泵体紧密地联结在一起，因而具有结构紧凑、密封可靠、自吸性强等优点。而且隔膜两面均有受力夹板可保护挠性隔膜，使隔膜的使用寿命得以延长。隔膜往复运动时，与泵体之间没有摩擦，机械损失小，所以工作效率较高。用于人、畜饮水和农田灌溉的单、双作用隔膜泵，流量为1.44～10.8米³/小时，扬程2～15米；效率58～75%。1985年中国研制的MB系列隔膜水泵，使用寿命达3000多小时。

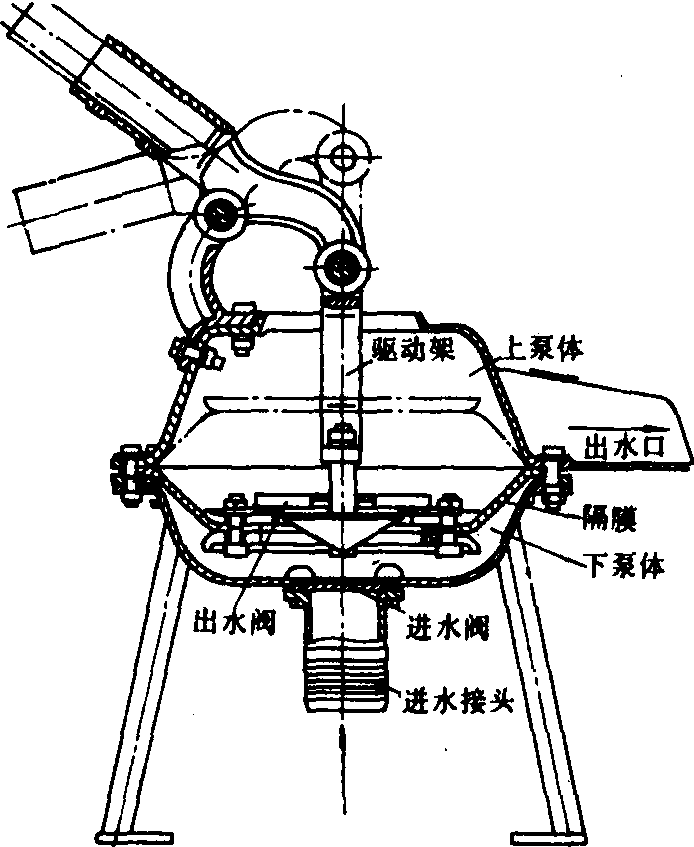

单泵腔隔膜泵示意图
