附： 肺量计

肺量计是测绘呼吸气量的仪器，类型很多，以水封浮筒式的设计最为简单紧密，是呼吸功能实验室最常用的设备。其基本结构如图4，包括以下组成部分：
❶浮筒： 一般容量为9L或13.5L，使用容量在7L左右。
❷水槽： 配合浮筒组成可变容积的密闭容器。
❸平衡锤： 用以平衡浮筒的重量。
❹滑轮。滑轮、浮筒、平衡锤都是肺量计的运动部件，通过滑轮运动，它们的质量直接影响运动的惯性和惰性，故选用轻巧的质量和结构。
❺CO₂吸收器：内装钠石灰颗粒，吸收呼气中的CO₂。
❻鼓风器：使肺量计内气流按单方向流动，以防止呼吸导管死腔气的重复呼吸、混和肺量计内存气，有效吸收CO2。
❼记录器：有描笔和记纹鼓两部分。描笔多按装于平衡锤与浮筒的连线上，将呼吸气量变化描记于记纹鼓纸上。记纹鼓的转速可根据呼吸频率进行调节。

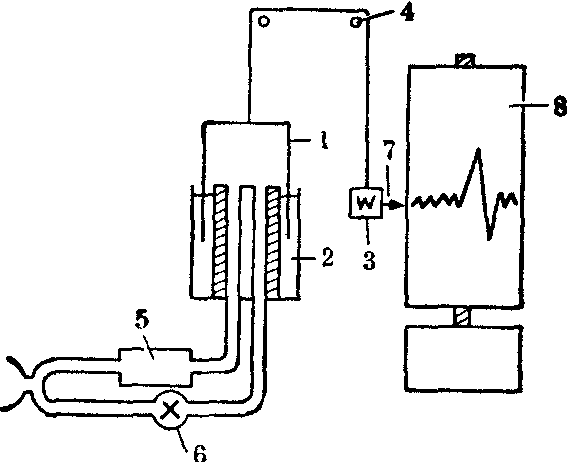

图4 肺量计的结构示意图
1.浮筒 2.水槽 3.平衡锤 4.滑轮5. CO₂吸收器 6.鼓风器 7.记录器 8.记纹鼓
