铺膜播种机planter with plastic sheeting

在种床上同时铺放塑料薄膜和进行播种的机具。在种床上铺放地膜，可使耕层土壤温度上升，减少地面蒸发，保持土壤水分，改善土壤物理性状，有利于种子萌发，苗壮苗齐，促进生长发育，缩短生长期，使作物提前成熟，还可抑制杂草生长，获得较大幅度的增产。因此，经济效益显著，推广应用发展很快。
20世纪50年代，日本利用塑料薄膜覆盖种床，种植蔬菜、水稻、棉花、烟草等取得较大增产效果。60年代，欧美国家也开始推广使用地膜覆盖技术，主要用于经济作物的种植。中国从70年代以来已由地膜覆盖蔬菜栽培发展到花生、棉花、水稻、玉米、瓜类等的种植上，均取得明显效果。随着地膜覆盖栽培技术的推广应用，铺地膜机具已由单一的地膜覆盖机、打孔器、点播器等单项作业机具，逐步发展到旋耕平畦铺膜机和铺膜播种施肥喷药联合作业机等多种型式，并由人力、畜力、小型拖拉机牵引的小型机具逐步发展到与中型拖拉机配套的牵引或悬挂式大中型联合作业机。
铺膜播种机按其工艺特点，大致可分为两类：一类为先播种后铺膜，如缝隙式铺膜播种机；另一类为先铺膜后播种，如鸭嘴式铺膜播种机。
缝隙式铺膜播种机 其结构如图1。通常是在24行谷物播种机上增设附加机架，配置平土器、划缝器、开沟施肥小铧、镇压轮、展膜辊、压膜覆土轮、覆土圆盘、盖土轮等。可以按农业技术要求实现优质播种。覆盖的地膜带上有按株、行距要求划出的细缝(细缝间隔为7毫米，缝长为6厘米)，使发芽的种子可以从缝中穿过薄膜而成长。

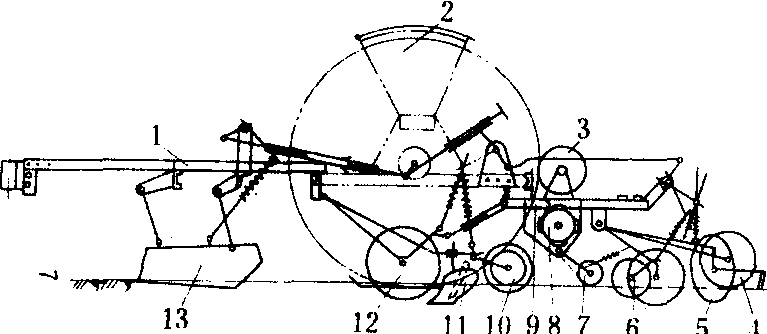

图1 缝隙式铺膜播种机

1.牵引架；2.种肥箱；3.膜辊；4.盖土轮；5.覆土圆盘；6.压膜覆土轮组；7.展膜辊；8.划缝器；9.后机架；10.镇压轮；11.开沟施肥小铧；12.开沟器；13. 平土器

作业时，前方的平土器平整种床，刮去表层干土；排种器排出的种子经开沟器播到种沟内；两边带有输肥管的小铧开出铺膜沟，排肥器排出的肥料亦同时施入沟底；由覆土圆盘回土覆盖并经镇压轮镇压，完成播种施肥作业。塑料薄膜则经划缝器、展膜辊、压膜覆土轮铺到种床上，并将地膜两边埋好压紧，覆土轮在膜的缝隙上和在膜边缘上覆土。位于后部的刮土板，将两膜间的地刮平，以达到保墒，从而一次完成平地刮土、开沟、播种、施肥、铺膜、镇压等作业。

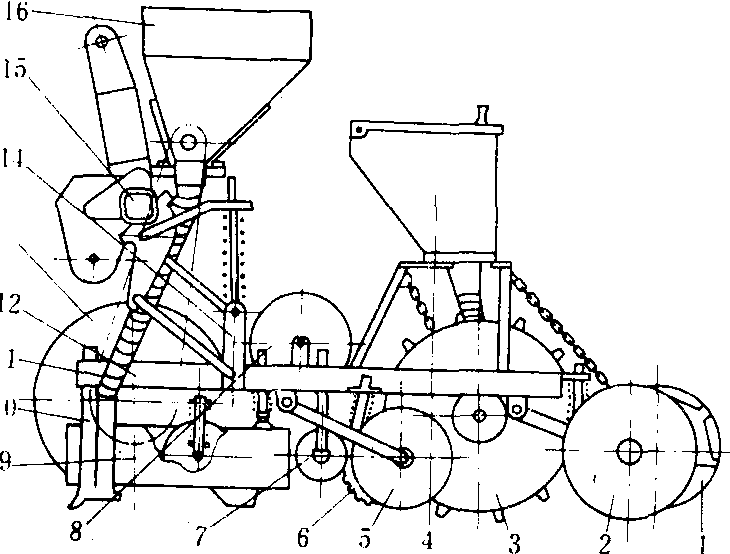

图2 鸭嘴式铺膜播种机

1.覆土推送器；2.后覆土圆盘；3.点播器；4.种子箱；5.前覆土圆盘；6.压膜辊；7.展膜辊；8.膜辊；9.平土器及镇压辊；10.开沟器；11.输肥管；12.传动链；13.地轮；14.副梁及四连杆机构；15机架； 16.肥料箱

鸭嘴式铺膜播种机 其结构如图2。每个播种单组配置两行开沟、播种、施肥等工作部件，并设一卷塑料薄膜和相应的展膜、压膜装置。作业时，肥料箱内化肥由排肥轮送入输肥管，经施肥开沟器施在种行的一侧，平土器将地表干土及土块推出种床外，并填平肥料沟，同时开出两条压膜小沟，由镇压辊将种床压平。塑料薄膜经展膜辊铺至种床上，由压膜轮将其横向拉紧，并使膜边压入两侧的小沟内，由覆土圆盘在膜边盖土。种子箱内种子经输种管进入穴播滚筒的种子分配箱，随穴播滚筒一起转动的取种圆盘通过种子分配箱时，从侧面接受种子进入取种盘的倾斜型孔，并经挡盘卸种后进入种道，随穴播滚筒转动而落入鸭嘴端部。当鸭嘴穿膜打孔达下死点时，凸轮打开活动鸭嘴，使种子落入穴中，鸭嘴出土后，由弹簧使活动鸭嘴关闭。此时，后覆土圆盘翻起的碎土，小部分经锥形滤网进入覆土推送器，横向推进至穴行覆盖在穴孔上，其余大部分碎土压在膜边上。

铺膜播种机plastic film covererseeder

在地面铺放塑料薄膜并在膜上打洞穴播种子的机具。主要由施肥、整形、铺膜、打洞穴播和覆土等几部分组成。工作时，肥料经输肥管施入滑刀式开沟器开出的种沟中，平土框及镇压辊对种床镇压整形，圆盘开沟器开出埋膜小沟，地膜由展膜辊平铺地面，滚管穴播器在膜上滚动打孔，同时将种子播入穴中，覆土圆盘和覆土花篮将膜边埋紧并将膜孔带覆土。
