钢卷夹具

用于装卸卷钢板的专用吊具。根据卷钢板起吊时的状态可分为：平放卷钢板夹具（如图示）和立放卷钢板夹具两种。一种立放卷钢板夹具主要由夹具体和夹具杠杆构成，它是运用杠杆原理制成。使用时，只需将夹具竖直地套入卷钢板，起吊夹具杠杆后即可将卷钢板吊起。由于夹具上的杠杆比较大，且夹具与卷钢板壁间表面镶有钝齿，使两者间摩擦力增大，夹紧更牢固。该夹具除了能将立放卷钢板吊起之外，又能将平放的卷钢板竖起，这对于卷钢板的竖直装车能起到独特的作用。采用钢卷夹具能提高装卸效率，省时省力、节约钢丝绳，保证了装卸作业的安全。

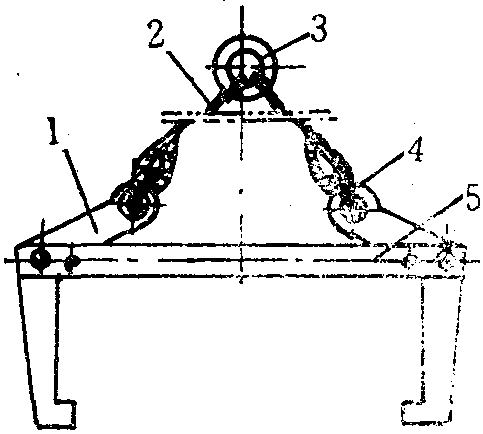

平放钢卷夹具
1—夹钩； 2—钢丝绳； 3—吊环； 4—卸扣； 5—横梁
