列车运行图

---

铁路运输业务中表示列车运行计划的图表，是根据坐标原理表示列车运行的一种图解形式。图中横轴由等距竖线分画，表示一昼夜的时点，纵轴由不等距的横线分画，各横线位置分别表示各车站的中心线的地理位置，横线间距表示相邻车站之间的距离。图中斜线则表示列车按时间和地理位置要求的运行轨迹。即列车运行线。图示如下：

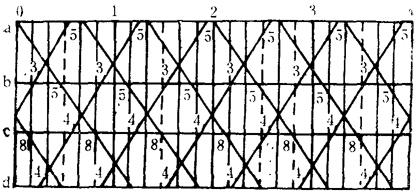

复线成对平行运行图列车运行图由铁道部统一组织编制，作为铁路行车的基础和依据。图内对一昼夜开行的各次客、货列车，单机和小运转列车都分别规定了它们在该区段内的运行要求。它包括在各区间的运行时点，列车为上下旅客、装卸货物、摘挂车辆、会车、越行、机车技术作业等所要停靠的车站、到发时刻、通过时刻及停站时间等。铁路上凡是与行车有关的工作均须按照列车运行图组织进行。列车运行图通常分为以下几种：(1)按区间正线数目，分为单线运行图和双线运行图；(2)按列车运行速度，分为平行运行图和非平行运行图；(3)按上下行方向列车数量，分为成对运行图和不成对运行图。
