切纸机(包括复卷机、分切机)刀片规格表

---

1．切纸机下长刀(定刀)规格表

表11－7－43 切纸机下长刀(定刀)规格表

(参见图11－7－69) 单位：mm

2．切纸机上刀长(转刀)规格表

表11－7－44 切纸机上长刀(转刀)规格表

参见(图11－7－70) 单位：mm

3．切纸机上圆刀规格表

(1)平形上圆刀规格表

表11－7－45 切纸机上圆刀(平形)规格表

(参见图11－7－71) 单位：mm

(2)压切切纸上圆刀规格表

表11－7－46 切纸机上圆刀(压切切纸)刀片规格

(参见图11－7－72) 单位：mn

(3)键槽式碟形上圆刀规格表

表11－7－47 键槽式碟形上圆刀规格表

(参见图11－7－73) 单位：mm

(4)小孔式碟形上圆刀规格表

表11－7－48 小孔式碟形上圆刀规格表

(参见图11－7－74) 单位：mm

4．切纸机下圆刀规格表

(1)碗形下圆刀规格表

表11－7－49 切纸机下圆刀(碗形)规格表

(参见图11－7－75) 单位：mm

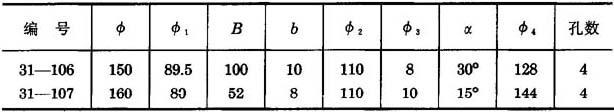

(2)孔式双刃筒形下圆刀规格表

表11－7－50 孔式双刃筒形切纸机下圆刀规格表

(参见图11－7－76) 单位：mm

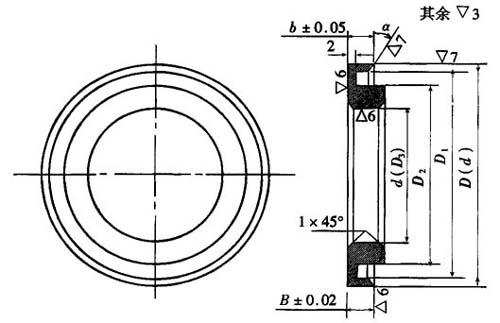

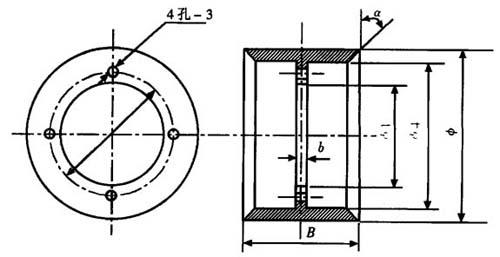

图11－7－76 孔式双刃筒形下圆刀规格

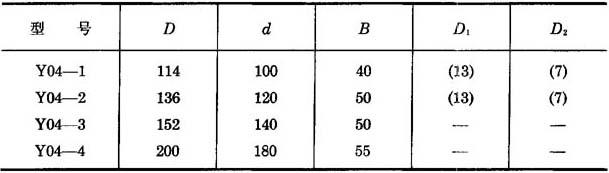

(3)环式筒形下圆刀规格表

表11－7－51 环式筒形下圆刀规格表

(参见图11－7－77) 单位：mm

注：( )内为参考数字

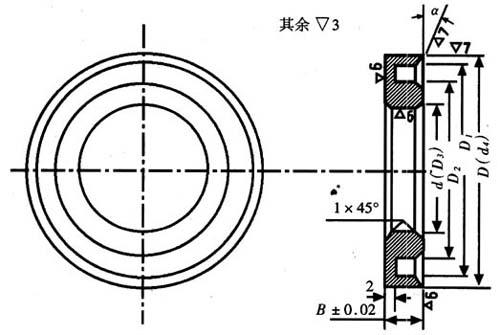

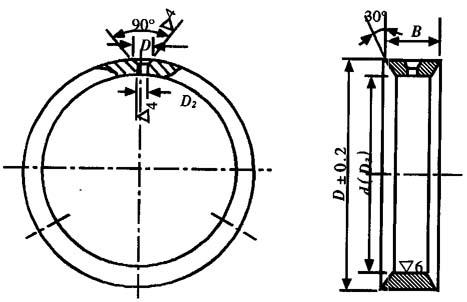

图11－7－77 环式筒形下圆刀规格

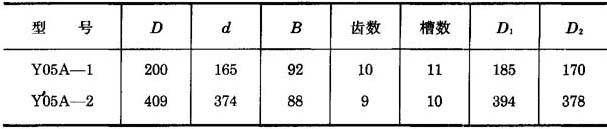

(4)多刃下圆刀规格表

表11－7－52 切纸机多刃下圆刀规格表

(参见图11－7－78，11－7－79) 单位：mm

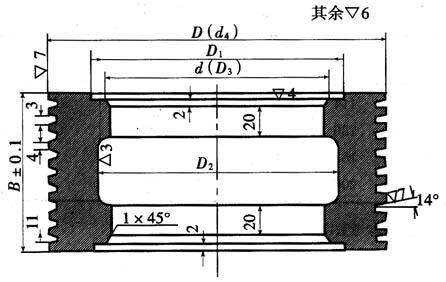

图11－7－78 多刃下圆刀规格

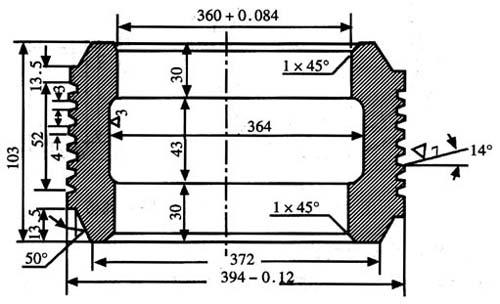

图11－7－79 多刃下圆刀规格实例

5．分切机上圆刀规格表

(1)键槽形上圆刀规格表

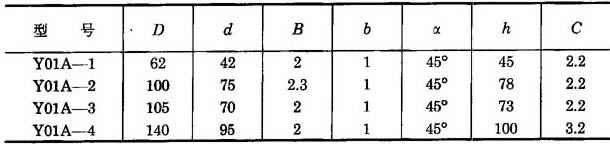

表11－7－53 键槽形上圆刀规格表

(参见图11－7－80) 单位：mm

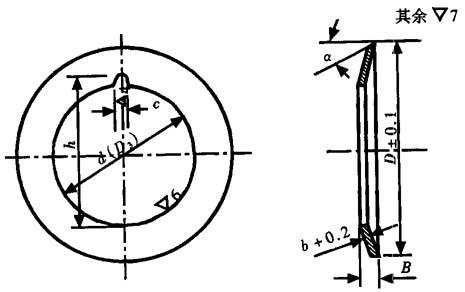

图11－7－80 键槽形上圆刀规格

(2)花键形分切机上圆刀规格

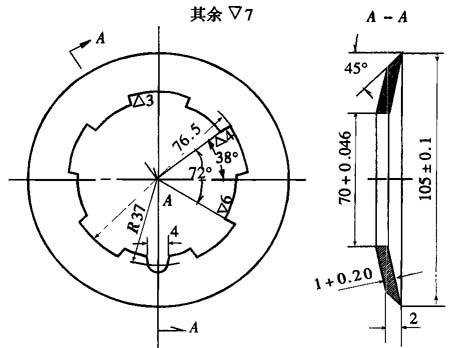

图11－7－81 花键形分切机上圆刀规格

6．分切机下圆刀规格表

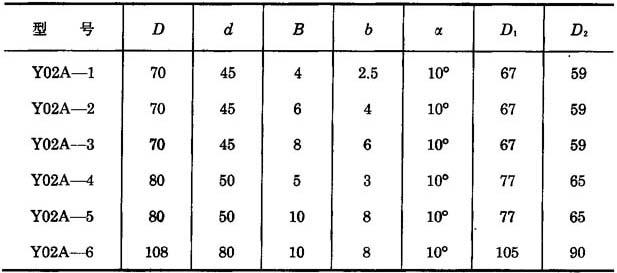

(1)分切机A型上圆刀规格表

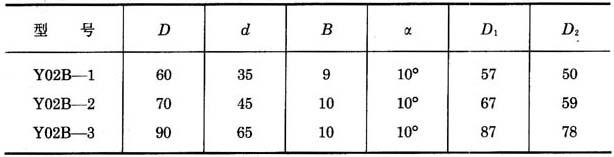

表11－7－54 A型上圆刀规格表

(参见图11－7－82) 单位：mm

图11－7－82 分切机A型上圆刀规格

(2)分切机B型上圆刀规格表

表11－7－55 分切机B型上圆刀规格表

(参见图11－7－83) 单位：mm

图11－7－83 分切机上圆刀规格

7．切纸机刀片材质成分表

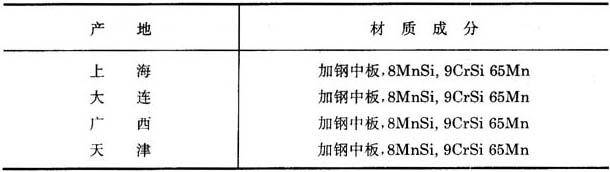

(1)国产刀片材质成分表

表11－7－56 切纸机国产刀片材质成分表

注：每万吨纸大约消耗国产切纸机刀片2～4t

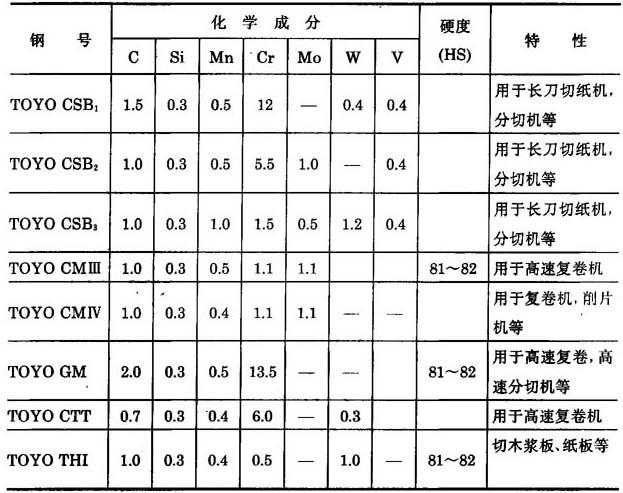

(2)日本产刀片钢材成分表

表11－7－57 日本产刀片钢材成分表(部分)

注：有的工厂上刀用CMⅣ，下刀用GM，这样耐磨性好。
