分切机

---

分切机是复卷机的一种，一般称加工复卷机，分切狭幅者，一般称盘纸分切机，多用于分切电容器纸、复写原纸、卷烟纸等等。最狭可以分切成3mm的狭条。复卷原理与普通复卷机完全相同，车速低于复卷机，体积也小于复卷机。

1．分切机的速度

分切机的速度随纸的强度和张力、切幅宽度而定，一般速度如下：

卷烟纸 250～300m／min

普通电容器纸 100～120m／min

薄型电容器纸(6～7g／m²) 20～40m／min

电缆纸 350m／min

2．分切机的型式及切纸特点

表11－7－33 分切机的型式及切纸特点

1—退纸辊 2—自动刹车 3—导纸辊 4—纵切机构 5－压辊 6—传导齿轮 7—导纸辊传动 8—臂架 9—分切后纸盘 10—传动机构

1—退纸辊 2—导纸辊 3—纵切机构 4—分切后盘纸 5—纵切圆刀 6—刀辊 7—电机 8—纸芯轴支架

3．分切机生产能力计算

式中 P——生产能力，kg／h

B——分切纸幅总宽度，m

q——纸张定量，g／m²

v——平均工作速度，m／min

d₁——纸芯外径，m

d₂——成品纸盘外径，m

n——卷纸辊转数，r／min

η——机时利用率，高速分切机：0．5～0．7，低速分切机：0．7～0．8

4．国产分切机系列

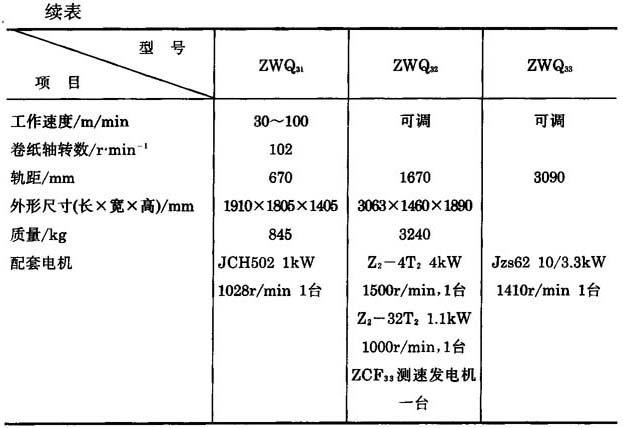

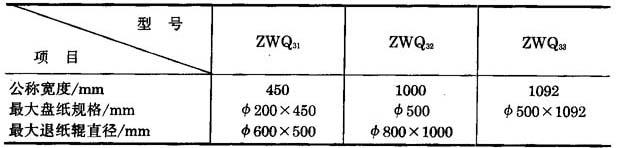

表11－7－34 国产分切机系列表
