凸轮廓线作图法设计

---

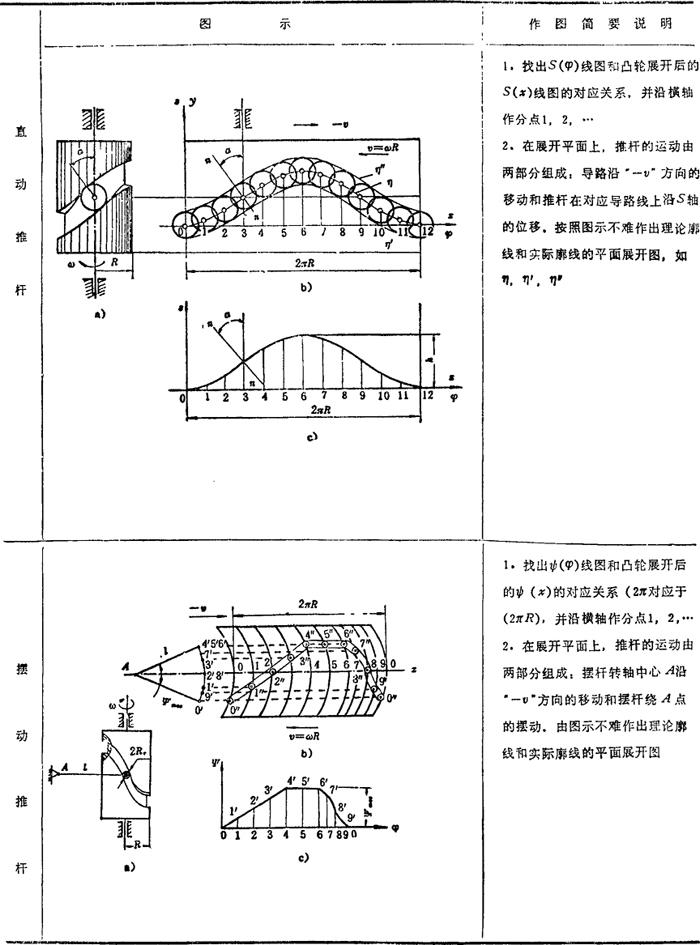

凸轮廓线的作图法设计，一般是先根据凸轮转向、选定的基圆半径Rb、运动规律S(φ)或ψ(φ)、偏心距e或中心距L及摆杆长度l，依据相对运动原理，利用“反转法”作出理论廓线η，然后作出滚子或平底的包络线η＇、η＂。即为所求的工作廓线。但由于作图法的精度较低，故只用于要求不高的情况。盘形凸轮廓线作图设计见表5．6-30、5．6-31。圆柱凸轮廓线作图法设计一般是将圆柱体外表面展开在平面上，得到长度为2πR的移动凸轮，其移动速度v=Rω。若给整个移动凸轮机构系统加公共线速度“－v”，其结果并不影响凸轮与推杆间的相对运动，可使凸轮静止不动，而推杆一方面沿“－v”方向移动，同时又按给定的运动规律作往复移动或往复摆动。按此原理作图设计廓线，其方法见表5．6-32。

表5．6-30 盘形凸轮理论廓线作图设计
