透镜tòujìng

用玻璃、水晶等制成的镜片，一般分为凸透镜和凹透镜。

透镜tòu jìng

用透明物质制成的镜片。1875年林乐知译《格致启蒙》卷二：“透镜之式不一，其有显微放大者，即名显微镜，此镜只能照近物，不能照远镜。”1913年《民国新教科书·物理学》第三章：“考透镜共可分为二大类，曰聚光透镜，曰散光透镜。”透镜曾经也称“灵视”，“灵视”即英语lens之音译。

透镜toujing

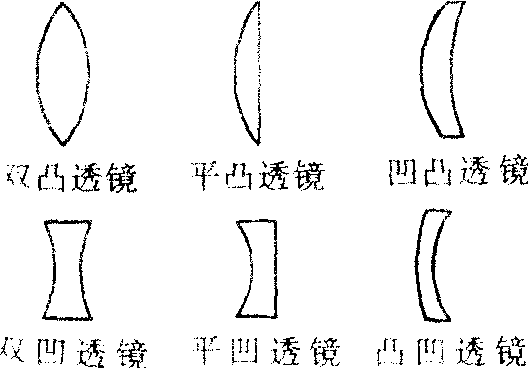

以两个共轴折射曲面为边界的透明体。是将光线折射成像的重要光学元件。两个面都为球面或者有一个面为球面、另一个面为平面的透镜叫球面透镜。球面透镜便于成批加工，使用最普遍，因此通常说的透镜即指球面透镜。透镜中，连接两个曲率中心的直线叫做透镜的主轴，过主轴的任一平面为透镜的主截面。透镜都制成以主轴为对称轴的圆片形，圆片的直径叫透镜的孔径。为满足不同需要，透镜直径可小到0.001米，大到数米。两球面与主轴交点间的距离叫厚度。厚度与球面的曲率半径相比不能忽略的叫厚透镜，可以忽略的叫薄透镜。绝大多数的常用透镜都为薄透镜。透镜又分中央比边缘厚的凸透镜和中央比边缘薄的凹透镜。图中画出了常用的几种透镜的主截面。凸透镜有两个实焦点，能会聚光束，并可以对实物成实像及放大的虚像，又叫会聚透镜或正透镜。凹透镜有两个虚焦点，使光线发散，可对实物成缩小虚像，又叫发散透镜或负透镜。透镜成像的位置及像的性质等，可以用作图法确定，也可用公式计算。球面透镜的缺点是会产生球差与色差。实用中，可用螺纹镜或凸、凹透镜组成的透镜组来消除球差。透镜是多种光学仪器的主要光学元件，也可单独做成眼镜、低倍放大镜。早在1000多年前，我国就有人用冰块制成凸透镜，将太阳光聚焦取火。阿拉伯人伊本·海赛木于11世纪发明透镜，到15～16世纪各种透镜都相继出现。

除了球面透镜，还有二次曲面(椭球面、双曲面、抛物面)组成的非球面透镜。由于它们成像时无球差，可用来代替球面透镜组。
可以用多种材料制成透镜。用光学玻璃制成的透镜适用于可见光，用熔石英制成的可通过紫外线，用锗制成的可通过红外线。

透镜Toujing

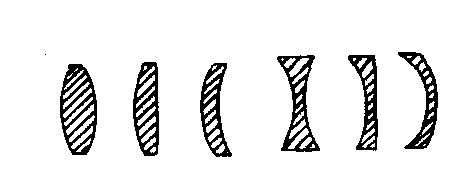

光学仪器的一种重要元件，由透明物质(如玻璃、水晶等)制成。透镜一般可分为凸透镜和凹透镜两大类。凸透镜有双凸透镜、平凸透镜和凹凸透镜三种，如图1a所示，它们的中央部分比边缘部分要厚一些。凸透镜对光有会聚作用，故也称为“会聚透镜”。凹透镜有双凹透镜、平凹透镜和凸凹透镜三种，如图1 (b)所示，它们的中央部分比边缘部分要薄一些。凹透镜对光有发散作用，故也称为“发散透镜”。透镜中央部分的厚度与其两面的曲率半径相比为很小的称为“薄透镜”。在透镜中心有一特殊点o，称为光心。通过光心的光线都不改变传播的方向。任何一条通过光心的直线，称为透镜的光轴。通过透镜两面曲率中心C₁、C₂的光轴称为主光轴，其它的光轴都称为副光轴，如图2所示。一束平行于主光轴的近轴光线经过凸透镜后会聚在主光轴上一点F，该点称为凸透镜的主焦点。平行于副光轴的光线经过凸透镜后会聚在副光轴上一点F′，该点称为凸透镜的副焦点，如图3=a所示(作图时凸透镜用符号“↕”表示)。平行于主光轴的近轴光线经过凹透镜后发散，它们的反向延长线会聚于主光轴上一点F，该点称为凹透镜的主焦点。平行于副光轴的光线经过凹透镜后发散，它们的反向延长线会聚于副光轴上一点F′，该点称为凹透镜的副焦点，如图3(b)所示(作图时凹透镜用符号“”表示)。凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。任何一个透镜，在它的两侧都各有一个主焦点，主焦点到光心的距离称为透镜的焦距。透镜的副焦点有无穷多个，在主焦点周围不太大的范围内，这些副焦点和主焦点恰好处于同一个垂直于主轴的平面内，该平面称为透镜的焦平面。任何一个透镜的两侧各存在一个焦平面。对于薄透镜来说，它两侧的焦点及焦平面相对于光心是对称的。

　(a)凸透镜　(b)凹透镜

图1

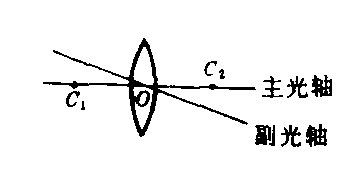

图2

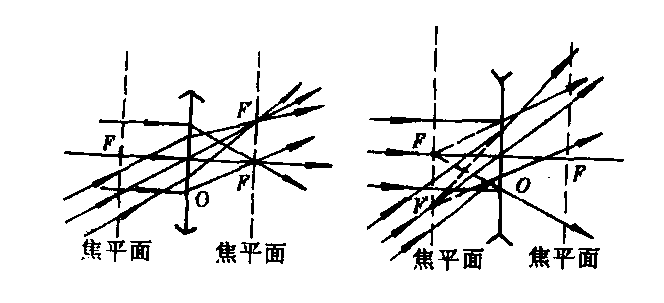

(a)　(b)

图3

透镜

由透明材料(如玻璃、水晶等)制成的具有一定曲面形状的光学透光元件，用来对光进行折射和成像。透镜一般分为凸透镜和凹透镜两大类。凸透镜的中央部分比边缘部分要厚一些，因有会聚光线的作用，故亦称会聚透镜。凹透镜的中央部分比边缘部分薄一些，因有发散光线的作用，故亦称发散透镜。透镜中央部分的厚度和其两面的曲率半径相比为很小的称薄透镜。
