冷冲模的装配

---

(一)模具零件的几种固定方法

1．紧固法

冲模的凸、凹模零件的紧固方法要点见表6．1－1。

表6．1－1 紧固法 (mm)

图6．1－1 无机黏结应用实例

2．无机黏结的配方

模具制造中常用的磷酸氧化铜黏结剂配方见表6．1－11

表6．1－11 磷酸氧化铜黏结剂配方

式

图6．1－4所示为小导套和凸模黏结固定实例。

(五)牙骨塑料在模具装配上的应用

牙骨塑料在模具制造中，主要用于浇注卸料板导孔，其浇注工艺见表6．1－17。它具有以下优点：

表6．1－17 牙骨塑料浇注工艺

1－下模板；2－凹模；3－定位板；4－卸料板；5－弹簧；6－上模板；7、18－固定板；9、11、19－销钉；10－凸模；12－模柄；13、17－螺钉；14－卸料螺钉；15－导套；16－导柱

2．复合模装配

复合模的装配要点见表6．1－23和表1．1－7图例。

表6．1－23 复合模装配要点

1－下模板；2－凹模；3－卸料板；4、13、17、19－螺钉；5－卸料螺钉；6－卸料弹簧；7－凸模固定板；8－垫板；9－侧刃；10－防转销；11－模柄；12、18－圆柱销；14、15－冲孔凸模；16－落料凸模；20－承料板；21－侧刃挡块；22、23－导料板

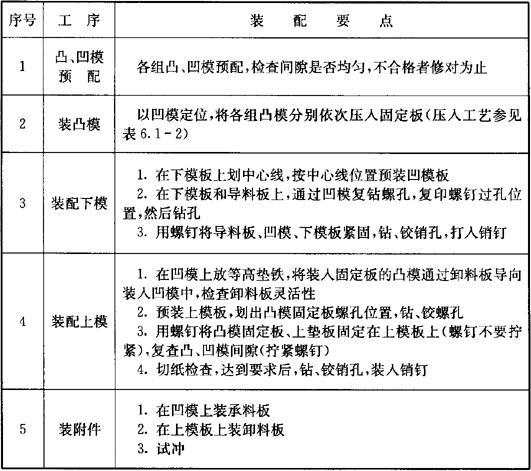

表6．1－24 级进模装配要点
