冲模标准模架

---

(一)冲模滑动导向模架的国家标准

❶ GB／T2851．1－1990A型对角导柱模架，代替A型GB2851．1－1981。

❷ GB／T2851．2－1990B型对角导柱模架，代替B型GB2851．2－1981。

❸ GB／T2851．3－1990后侧导柱模架，代替GB2851．3－1981。

❹ GB／T2851．4－1990后侧导柱窄形模架，代替GB2851．4－1981。

❺ GB／T2851．5－1990中间导柱模架，代替GB2851．5－1981。

❻ GB／T2851．6－1990中间导柱圆形模架，代替GB2851．6－1981。

❼ GB／T2851．7－1990四导柱模架，代替GB2851．7－1981。

(二)冲模滚动导向模架的国家标准

❶ GB／T2852．1－1990对角导柱模架，代替GB2852．1－1981。

❷ GB／T2852．2－1990中间导柱模架，代替GB2852．2－1981。

❸ GB／T2852．3－1990四导柱模架，代替GB2852．3－1981。

❹ GB／T2852．4－1990后侧导柱模架

(三)模架规格

1．滑动导向的中间、后侧及对角导柱模架的结构型式(图8．1－1)

图8．1－1 滑动导向模架结构型式

滑动导向的中间、后侧及对角导柱模架的规格见表8．1－1。

表8．1－1 中间、后侧及对角导柱的模架规格 (mm)

表8．1－6 中间导柱圆形模架规格 (mm)

表8．1－7 后侧导柱窄形模架规格 (mm)

表8．1－8 四导柱模架规格 (mm)

图8．1－5 滚动导向模架结构

表8．1－9 滚动导向的中间、对角导柱模架规格 (mm)

4．导板模对角、中间导柱弹压模架

导板模对角、中间导柱弹压模架见图8．1－7，规格见表8．1－13。

表8．1－13 对角、中间导柱弹压模架规格 (mm)

图8．1－7 导板模弹压模架结构

(四)模架技术条件

滑动导向模架和滚动导向模架分级技术指标见表8．1－14。装入模架的每对导柱和导套(包括可卸导柱和导套)，装配前需经选择配合，其配合要求应符合表8．1－15的规定。

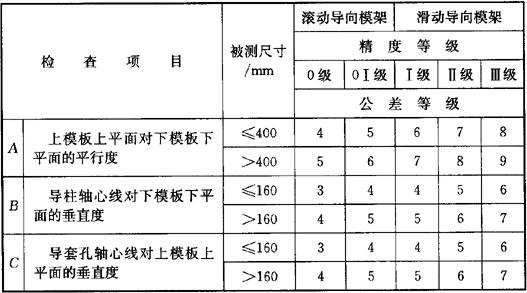

表8．1－14 模架分级技术指标

注：1．被测尺寸：A为上模板的最大长度或最大宽度，B为下模板上平面的导柱高度，C为导套孔延长芯棒的高度。

2．公差等级按GB1184－1980《形状和位置公差未注公差的规定》。

3．任何一级模架必须同时符合A、B、C三项技术指标。

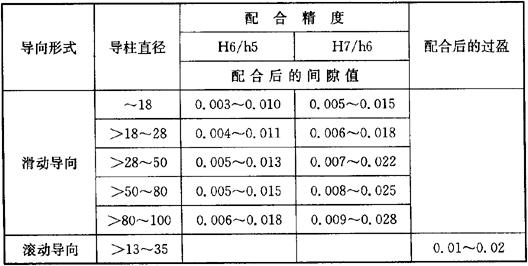

表8．1－15 导柱、导套选配标准 (mm)

注：Ⅰ级精度模架必须符合导套、导柱配合精度为H6／h5时的间隙值，Ⅱ级精度模架必须符合导套、导柱配合精度为H7／h6时的间隙值。

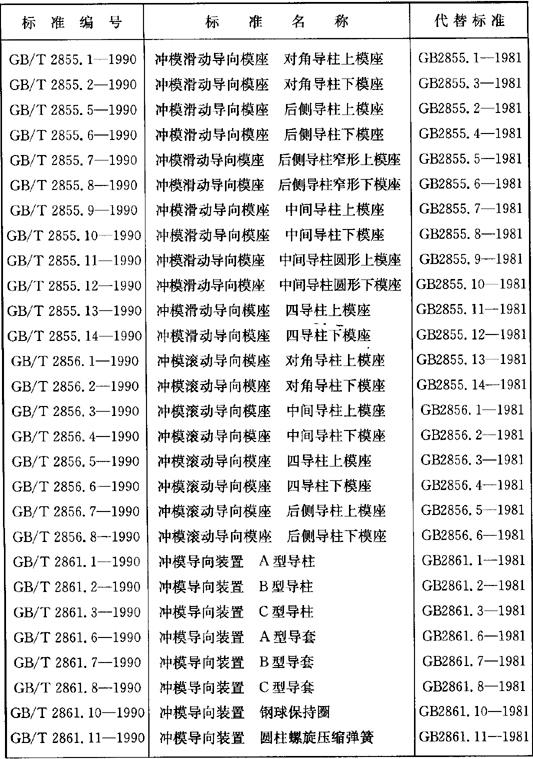

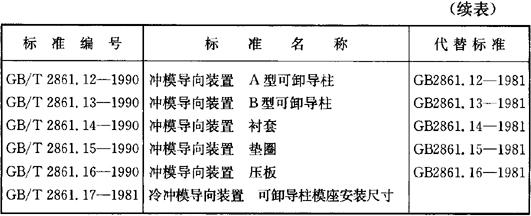

表8．1－16 冷冲模常用零件标准编号

(五)选用冲模标准模架的方法步骤

(1)计算冲模的凹模外形尺寸(长A_凹×宽B_凹×厚H_凹)。

(2)计算冲模的合模高度(H_合)。

(3)确定送料方向，选择模架类型。

(4)根据计算结果选择模架规格(L≥A_凹、B≥B_凹、H≥H_合)，确定模架编号。
