农机用多级液压缸

---

TG1系列为单作用柱塞式多级液压缸。耳轴进油，各级套筒由钢丝档圈限位，缸盖与缸筒采用卡环连接，结构十分简单、紧凑(图23．4－8)。它主要为1～9T拖拉机自卸挂车、各种手扶拖拉机自卸挂车配套，作挂车车厢倾翻的举升缸；其派生产品QTG系列多级液压缸，用于汽车挂车、清洁车自卸系统，也用于其它液压装置。

1－缸盖；2－卡环；3－O形密封圈；4－孔用钢丝挡圈；5－轴用钢丝挡圈；6－套筒；7－缸筒；8－Y形密封圈；9－O形密封圈；10－防尘圈；11－柱塞

(1)型号说明

4 TG 1 － E 110×250

❶ ❷ ❸ ❹ ❺ ❻

❶ 级数：4级

❷ 结构型式：TG——单作用多级液压缸

❸ 系列代号：1——农机用多级液压缸

❹ 压力级：E——16MPa

❺ 最大套筒直径(mm)

❻ 单级套筒(柱塞)行程(mm)

(2)性能参数及安装尺寸

TG1系列液压缸的设计是和农用自卸挂车系列设计同步进行的。它的主要性能参数和安装尺寸是根据自卸挂车的使用要求决定的。其结构有两套组合，即套筒外径分别为110－90－70－50mm和100－80－60－40mm组合，分别组成2、3、4级液压缸。单级行程有250、300和340mm三种，共有30种多级缸。统一采用中部耳轴、头部为Φ50球头连接型式，油口在中部铰轴上，均为M22×1．5螺纹。因而它满足了大、中、小型拖拉机各种挂车的侧卸、后卸和三向卸的使用要求。详见图23．4－8和表23．4－36。

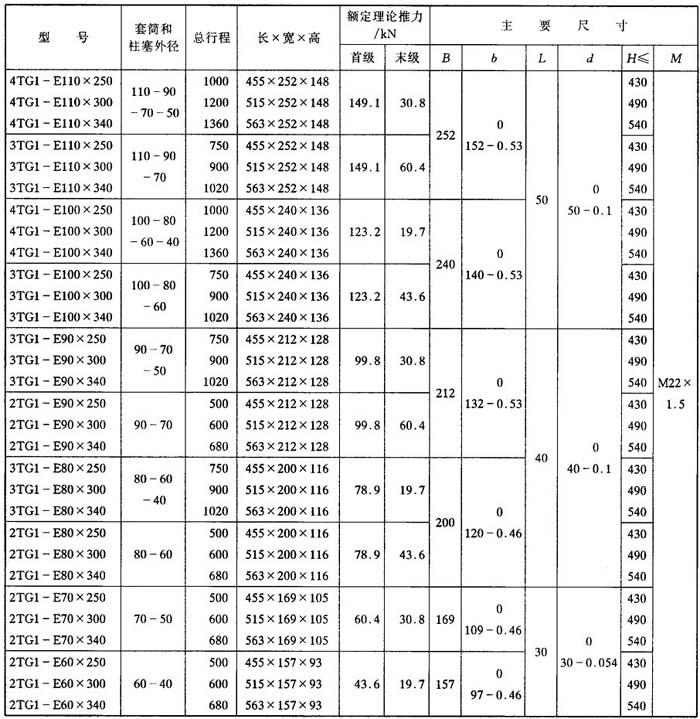

表23．4－36 TG1系列农机用多级液压缸主要性能参数及安装尺寸(参照图23．4－8) 单位：mm

(3)生产厂

TG1系列液压缸由中国农业机械化科学研究院和长治液压元件厂设计。有几十家液压件厂生产。主要生产厂有：河北张家口地区液压缸厂、张家口长城液压缸厂、长治液压元件厂、武汉液压机械厂、山东广铙液压机械厂等。
