贮木场工艺布局log yard technologicalarrangement

按照贮木场生产工艺流程对机械、设备、线路和楞地的平面布置。工艺布局的原则是：原木流动简捷，路程最短；原木基本流向为直线平行或正交；木材流向避免平面交叉；上下工序密切衔接；生产尽可能集中并适应场地大小和形状。布局时必须以选材线（见选材）和准轨铁路专用线的布设为主。特别是选材线它是贮木场组织生产的核心、生产布局的中心线，所以它的布设，主要是确定其长短、方向和数量。因为长短决定贮木场的大小，方向决定贮木场地的布置和入场线、出场线的配设，条数确定流程及布局的关系。
工艺布局的类型 按木材在贮木场生产中的流向，基本工艺布局可分为3种：❶单流及其布局。木材经过各工序的路线成一条独立的流程布局。图1a所示其特点是各工序所占的作业用地都集中在一起，各工序均为单面或单向作业，布局形状为狭长方形。单流布局齐整，生产集中，便于管理。当利用输送机选材时，贮木场的生产能力取决于输送机的原木通过能力。
❷分流及其布局。木材在整个流程中的某处形成两个或两个以上的流程布局。在图1b中，木材经过卸车、造材后，输送机选下的木材分两路进行归楞和装车。图1a、b的布局中只采用一条选材输送机作业线，贮木场生产能力相同，但分流布局中的楞地双面分设，贮木场长度可大大减少，同时也缩短了选材线，扩大了装车作业区，既有利于发展选材抛木机械化，又有利于装车调运作业。
❸合流及其布局。若干路木材在某处汇合继续流动的布局(图1 c)。合流布局中，卸车造材台对设，可缩短选材输送机在台前部分的长度。

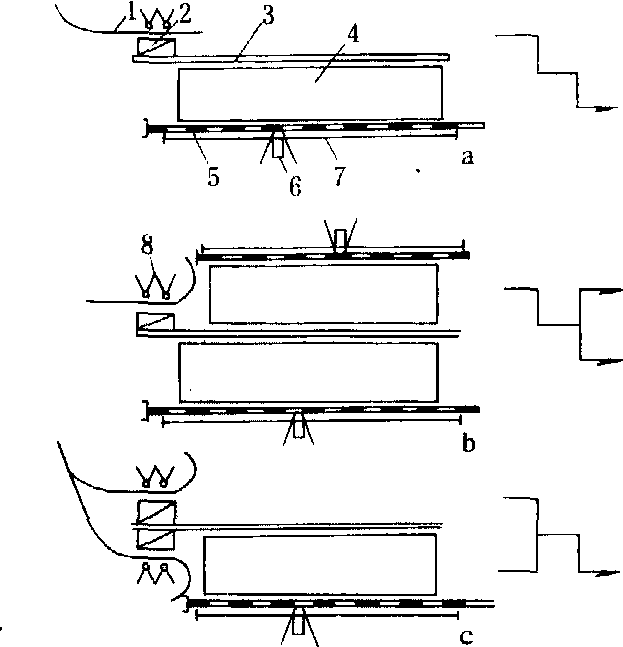

图1 贮木场基本工艺流程及其布局
1.到材卸车线； 2.卸车造材台； 3.选材输送机作业线；4.楞地； 5.准轨铁路专用线； 6.架杆绞盘机； 7.绞盘
走行线； 8.架杆兜卸机

涡流及其布局 涡流是在工艺流程中的某处，一部分木材脱离主流转了一个弯又回到主流的现象。分顺涡流和交涡流两种。❶顺涡流：指木材涡流不与主流相交(图2)。例如，造材后的制材原木，一部分直接进厂锯截，而另一部分暂时归入楞区，待需要时再向输送机装载供应给制材厂。
❷交涡流：指木材涡流与主流立体相交。例如在双面选材、单面归楞的工艺布局中，选入外侧编捆框中的原木用装卸桥吊起归楞时与选材主流相交。涡流现象可能在一个流程中多次出现；顺涡流或交涡流也可能在同一流程中同时出现；一个交涡流也可能会与主流多次相交。涡流主要用于建立木材的贮备，改善主流的流通，压缩场地的面积等场合。在设计这种流程时，务必使参与涡流的木材数量最少，行程最短，形成涡流的场地集中。

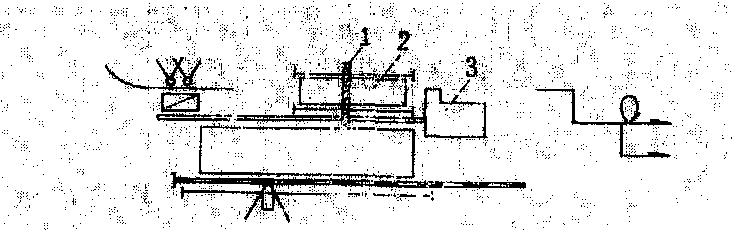

图2 涡流及其布局
1.装卸桥；2.制材原木楞区；3.制材厂

组合流及其布局 几个基本工艺流程的组合会派生种种布局方案。例如两个单流的组合、合流与分流的组合、分流与合流的组合、两个分流的组合、两个合流的组合等。
