其他连接件

---

(1)快换接头

在某些液压系统中，管路经常需要与元件或部件连接和拆卸，此时采用快换接头不仅比普通接头方便装卸，而且节省时间提高工效。

快换接头的基本结构是由一个外套接头和一个内塞接头组成。每一个接头可以包含(或不包含)一个单向阀。在快换接头拆卸时(即外套接头和内塞接头分离时)，接头内的单向阀会自动关闭，以阻止管内油液外流。见图30．2－9。

1－外套接头体：2－单向阀；3－弹簧；4－滑套；5－O形圈；6－滚珠；7－单向阀；8－内塞接头体

当快换接头需连接时，先将外套接头上的滑套4向左后退，使滚珠6能往外退让，同时插入内塞接失，在单向阀2和7互相顶开时，油路沟通，此时滚珠已落入内塞接头的沟槽内，松开后因弹簧3的作用，使滑套自动向右移动，迫使滚珠收缩锁住内塞接头，防止脱开。O形圈5防止油液外漏。如要拆卸时，应先将滑套4向左后退，同时拔出内塞接头即可。

这类快换接头型式很多，上述是一种较基本型式。我国生产的快换接头，根据与管子的连接形式，分A型和B型，其外形和螺纹连接尺寸，见表30．2－69。

表30．2－69 快速接头(A型和B型)的外形和连接尺寸

(a)U型卡截面图；(b)U形卡外形；(c)结构图

1－内塞接头；2－O形密封圈；3－U形卡；4－外套接头

连接时，只要将内塞接头1插入外套接头4，再横穿一个U形卡子3，使内塞接头不能脱开。内塞接头上的O形圈2起阻止油液外漏的密封作用。U形卡子上的V形沟槽，见图30．2－10(b)，起到防自松作用。拆卸时，只要用手指推压U形卡子底端，见图30．2－10(a)箭头处，使它脱开，同时提拉U形卡子，这时就能拔出内塞接头。

这类产品英国弗莱克司(Hi－Flex)和美国盖梯斯(Gates)公司均有系列产品。

(3)回转接头

回转接头用于两个管路有相对转动的连接。一般管路连接的接头，都不能有相对转动。铰接接头也只允许在连接过程中转动来调整接管的位置。而回转接头的连接在系统运行中也允许有相对转动，且能保持系统压力和良好的密封性。这类接头有滚珠轴承回转接头和止推轴承回转接头之分。后者结构较前者简单，但使用压力和允许转速低于前者。

滚珠轴承回转接头(见图30．2－11)是由外套接头1和环形组合密封件3回绕在由枢轴4、滚珠5、轴承支架6和接头体7组成的滚珠轴承接头体。根据美国派克(Parker)公司提供的资料，在低压小通径接头时，可高达1500r／min，见表30．2－70。

1－外套接头；2－密封圈；3－环型组合密封件；4－枢轴；5滚珠；6－轴承支架；7－接头体

表30．2－70 滚珠轴承型回转接头的许用转速

1－接头体；2－档圈；3－O形密封圈；4－密封圈；5－导套接头；6－止推轴承；7－锁紧螺母

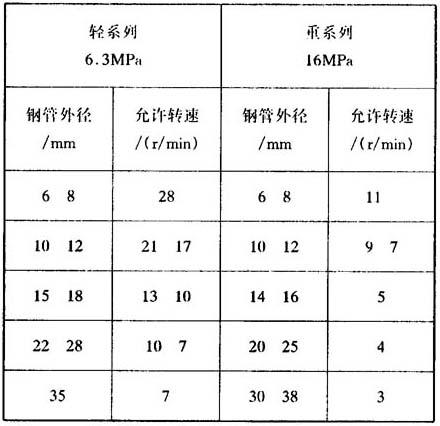

表30．2－71 止推轴承型回转接头的许用转速

上述两种回转接头，为美国派克公司的产品。此外类似的产品，美国爱洛快普(Aeroguip)公司也有生产。
