螺旋泵archimedean screw pump

利用转动螺旋叶片对自由液体的推举作用提升液体的机械。适用于大流量低扬程提水作业。
公元前3世纪，希腊科学家阿基米德发明的螺旋管，是在一根粗长的圆柱轴上盘绕螺旋圆管，用人力转动，水便顺着螺旋圆管上升，在圆管上端吐出。公元14世纪，荷兰、丹麦等国就用螺旋管抽水排涝，其中不少是用风车驱动的，有几台连续运转100多年。15世纪，意大利科学家达·芬奇，用螺旋叶片代替螺旋圆管，使输水能力大为提高。经过不断改进，发展成为现代螺旋泵。第二次世界大战以后，螺旋泵在污水处理工程中，得到广泛应用。中国于1976年开始生产中、小型螺旋泵，用于农田灌溉和污水处理工程。由风力机驱动的小型螺旋泵，在中国东海盐场使用，经济性较好。
螺旋泵一般由泵轴、轴承座、螺旋叶片和泵壳组成。加上原动机和变速箱即成为螺旋泵机组。其结构型式有斜式和立式。螺旋叶片有单头和多头。泵壳有开式和闭式。但最常见的是开式泵壳（即导槽）斜置螺旋泵。螺旋叶片直径300～4000毫米，输水量30～3400米³/小时，提水高度大多在8米以下。提水高度主要取决于安装倾角和泵轴长度。安装倾角一般在22°～40°之间，而以30°左右为宜。安装倾角过大，流量将显著减小。泵轴长度受挠度和制造条件限制。螺旋泵效率：小型的约为50～60%；大型的约为70～80%。提水量与安装倾角、转速、直径、螺距和间隙等因素有关。泵轴直径和螺旋叶片直径之比值一般为0.5。泵轴大多采用无缝钢管制造。螺旋叶片的螺距由螺旋和导程头数决定。

螺旋泵screw pump

利用螺旋形叶片的旋转，使水的位能逐级增加而上提的水力机械。由泵轴、螺旋叶片、外壳组成。广泛应用于灌溉、排涝、提升污水、污泥等方面。荷兰、丹麦等国应用较早，20世纪80年代已推广至各国。具有提升流量大、水力损失小、泵效较高、泵体结构及进出水流道简单、工程投资少、便于维修保养等优点；但占地较大、扬程低、水位变幅大处不宜使用。

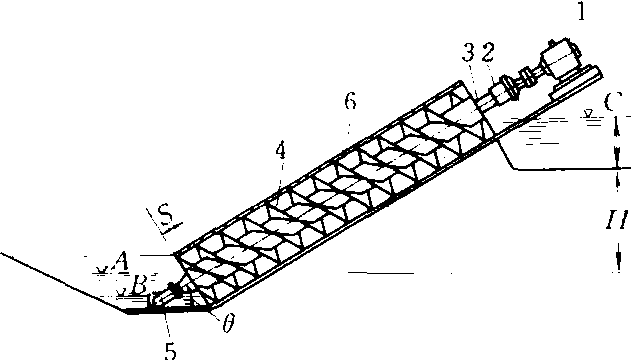

螺旋泵

1. 电动机 2. 变速装置 3. 泵轴 4. 叶片 5.轴承座 6.泵壳

A.最佳进水位 B.最低进水位 C.正常出水位 H.扬程 θ.倾角 S.螺距

螺旋泵

screw (/volute)pump
