螺旋分离器spiral separator

利用静止的螺旋面对不同形状物料进行分选的装置，亦称荞子抛车。在面粉厂用于分离小麦中的荞子、豌豆等球形杂质。其主要工作部件为垂直放置的几层螺旋面，利用养子和豌豆在螺旋面上运动时所受摩擦阻力的不同，其下滑（滚）的速度和轨迹也不相同而实现分离的。

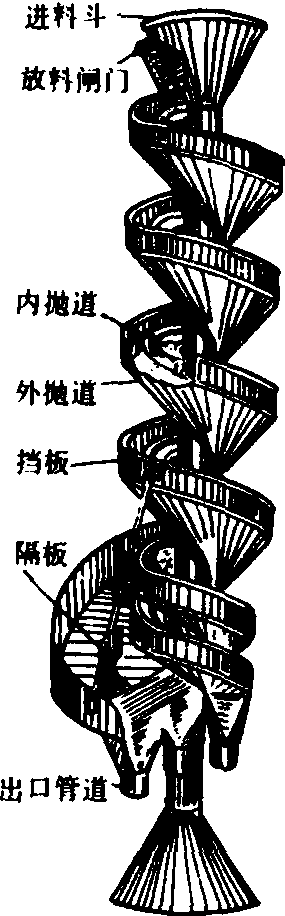

螺旋分离器由进料斗、放料闸门以及4～6层螺旋面（也称抛道）所组成（图）。靠近轴线并列的几层较窄螺旋斜面称为内抛道，其外径约为260毫米；外部较宽的一层斜面称为外抛道，其外径约为540毫米。外抛道的外缘设有挡板，以防止球形颗粒抛出机外。内、外抛道的下部都设有出口管道。在外抛道出口管道上方装有隔板。螺旋分离器的总高度约为2.5米。
经过筛选和磁选的小麦由进料斗通过闸门均匀地分配到几层内抛道上，沿固定的螺旋线作等速下滑运动，与垂直轴线的距离保持不变，因此不离开内抛道。而其中的养子、豌豆等球形颗粒则以滚动的形式沿螺旋面向下加速运动，在离心惯性力的作用下，与垂直轴线的距离也越来越大，从内抛道滚向外抛道，与小麦分开，小麦和荞子等杂质分别从各自的出口管道排出机外。外抛道的里侧为小麦和养子的混合物，调节隔板的位置，以达到最佳的分离效果。一般荞子除去率不应低于70%，下脚料中完整小麦含量不超过5%。

螺旋分离器

螺旋分离器结构简单，制造容易，造价低廉，不需要动力，对分离小麦中的养子有一定效果，但是生产率低，而且因不密闭引起尘土飞扬。为解决这些问题，具有多头螺旋面和除尘设备的密闭式高效螺旋分离器已经在生产中使用。

螺旋分离器spiral gravity separator

又称螺旋（重力）清选机。一种由4～5层围绕在一垂直轴上的斜螺旋面流道，用来从小麦中分离荞子、豌豆等球形颗粒的清粮机械。工作时，物料从顶端的进料斗进入螺旋面，利用物料与杂质颗粒形状不同以及在螺旋斜面上产生的摩擦力和离心力不同，而抛向不同的流道，其中的荞子、豌豆等球形颗粒向下滚动越来越快，离心力越来越大，最后由内流道被抛至外流道而与小麦分开，并分别从各自的出口管道排出机外。
