公差与配合新旧国标对照

---

孔、轴公差带新旧国标对照见表1．7－11、1．7－12。

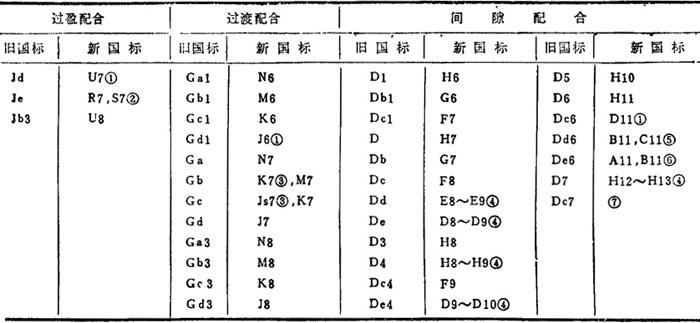

表1．7－11 孔公差带新旧国标对照(1～500mm)

❶ 近似对应；

❷ R7适用于尺寸范围1～80mm，S7对所有其余尺寸分段；

❸ 仅适用于尺寸分段1～3mm；

❹ 介于两者之间；

❺ C11适用于尺寸范围1～10mm和＞200～500mm，B11适用于所有其余尺寸分段；

❻ B11适用于尺寸范围1～10mm和＞250～500mm，A11适用于所有其余尺寸分段；

❼ 无适当的公差带符号，可用B12，但只为近似。

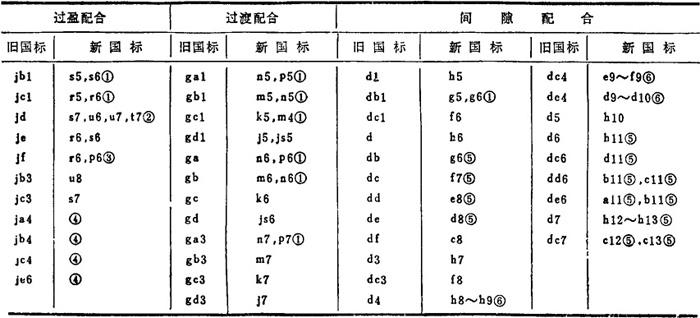

表1．7－12 轴公差新旧国标对照(1～500mm)

❶ 仅适用于尺寸分段1～3mm；

❷ s7适于尺寸范围1～30mm，对其余尺寸分段为u6或u7，t7；

❸ r6适用于尺寸分段1～3mm和＞80～500mm，对其余分段为p6～r6

❹ 无适当的公差带符号；

❺ 近似对应；

❻ 介于两者之间。
