背负式喷雾机knapsack sprayer

背在肩上进行喷雾作业的小型药械。有人力和动力两类。前者将活塞泵放在药液箱内，用手抽动活塞杆，压送药液经喷杆至喷头雾化后喷 出。工作 压力 300 ～500 kPa；后者是由药箱、风机及小型汽油机等共同装在由钢管焊成的机架上组成。机架的一侧装有用泡沫塑料制成的背垫和背带，以增进背负者的舒适感。风机为离心式，与汽油机输出轴直接连结。喷雾时，风机由动力带动产生高速气流和压力，其中大部分经风机出口进入喷管，小部分气流从风机出口处的小风管进入药箱给液面加压（药箱为密闭型），受压药液经出液管送往位于喷管口的喷头，喷管内的高速气流将喷头中喷出的药液进一步击碎，成细雾状随气流输送出去。这种喷雾机经变换个别零部件后可进行喷粉作业。

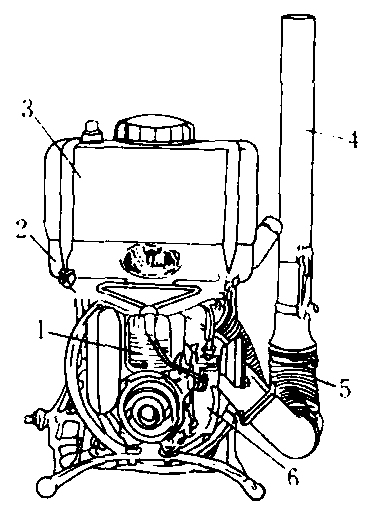

背负式机动喷雾机

1.发动机 2.油箱 3. 药箱4. 喷管 5. 软管 6. 风机
