网络图network diagram

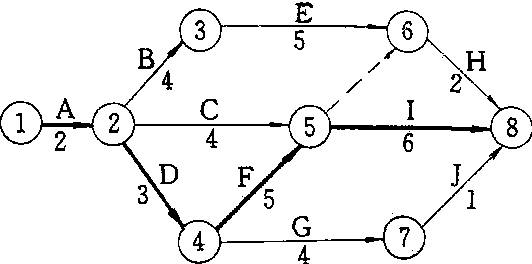

又称箭头图、统筹图。将一项计划任务的各工序活动，按先后次序和流程方向，自左向右以箭头画成的网络状图形。是采用网络计划方法进行分析和计算的基础。网络图由事项、工序（活动）和线路三部分组成，简单图形如下。图中○表示事项，是工序开始与结束的结合点，又称“结点”或“节点”，它不消耗资源，也不占用时间。圈中数字表示它的先后次序。→表示工序（活动）,→表示虚工序，是为表明工序间的关系而假设的；箭头方向表示工序前进的方向，箭尾表示工序的开始，箭头表示工序的结束；箭头线上方符号是工序的代号或名称；箭头线下方数字是完成该工序所需的时间。从网络始点事项开始，顺着箭线方向，到达终点事项的一条通道称为线路，在一个网络图上可能有许多条线路，其中需要作业时间最长的一条线路称为关键线路，一般用粗线或红线表示。网络图除上述箭线式外，还有一种结点式，它以结点表示工序，箭线只起连结和表明工序先后顺序的作用。国内外应用较多的是箭线式网络图。

网络图

在应用网络方法编制计划时，用以表示一项工程、组成工作的各道工序及其相互间的关系的有向图。

网络图

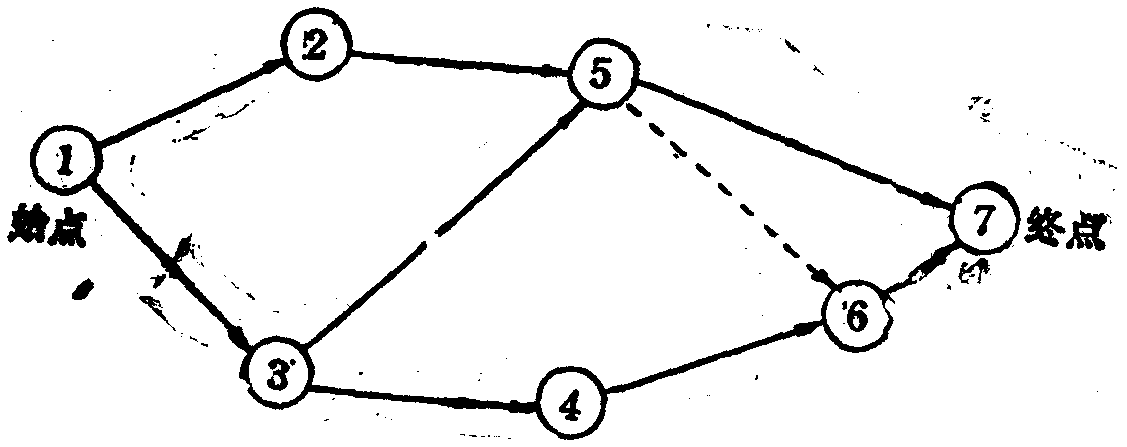

亦称“网状图”、“统筹图”。它是由圆圈和箭线组成形如网状的一类图形。多用于工程项目和任务的筹划方面。把圆圈称为节点，可表示在一项工程（或任务）开始与终结的时点，也可表示项目进行中某一作业（或工序）的开始时点或完成时点。两个圆圈之间，可以根据该道作业（或工序）与别道作业或工序的联系用一箭线连起来。此时，箭头表示作业的完成时点、箭尾表示作业的开始时点，实箭线表示需要耗用时间的某作业，但该作业所用时间与箭线的长短无关；虚箭线表示该作业在工程项目进行中与其余前后作业的关系，它视为不消耗时间的虚作业。如图所示：
