立轴反射型粉碎机verticalshaft and reflectionmill

一种粉碎饲料的机械。由喂料部分、粉碎室、带锤片的转子和排料风机等组成。喂料部分的喂料口正对着转子，物料喂入后，立即受到绕垂直轴高速转动的锤片冲击，粉碎效果好。转子转动时，有一股气流从主进气口经锤片向上流动，将已粉碎的饲料吹向粉碎室上部，而粉碎室上部装有一个排料风机，把达到规定粒度的饲料吸入圆筒筛，从排料口送入饲料仓；尚未达到粒度要求的饲料，在重力作用下，从粉碎室上部重新反射下来，让锤片继续粉碎。在粉碎室环形侧壁上有一环形辅助进气口，其作用是引入少量空气，以改变粉碎室内气流流动的方向，使粉碎后的物料能很好地分离出来。粉碎室底口直接与外部相通，若饲料中混入金属或石块等杂物进入粉碎室后，由于比重大，能自动从底口排出，以保护锤片不受损坏。

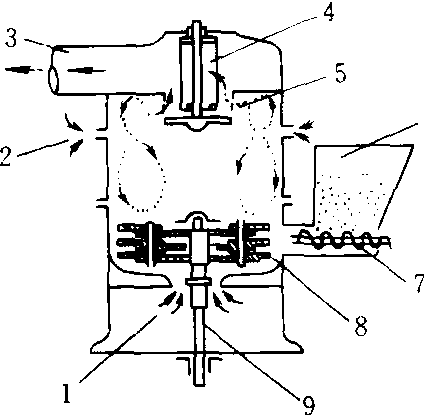

立轴式反射型粉碎机

1. 主进气口 2. 辅助进气口 3.排料口 4. 风机 5. 筒形筛 6. 盛料斗 7. 螺旋推运器 8. 转子 9. 轴
