穴播排种器feeding device for hill-drop planter

从种子箱内成组分离种子并按穴播需要的粒数供籽的排种器。常用的有机械式及气力式两类。机械式排种器按结构型式可分为型孔盘、型孔（窝眼）轮、滚筒内充式及型孔带式。型孔盘排种器按型孔盘位置又可分为水平圆盘、垂直圆盘及倾斜圆盘三种型式。中国生产的多粒排种式穴播机上常用的穴播排种器有水平圆盘式、窝眼轮式及气力式等。
水平圆盘式排种器 利用水平旋转的型孔盘排出种子。其结构如图1。排种器的工作元件是安装在圆筒形种子箱底部的水平排种盘。排种盘有周边槽孔和圆孔两种型式。周边槽孔充种性能好、穴粒数合格率高。排种盘回转时，种子靠重力进入型孔的过程，称为充种，然后由刮种器刮去型孔上方的多余种子，再由推种器将型孔内的种子推出，通过种子箱底座上的漏种孔，落到种沟内成穴。

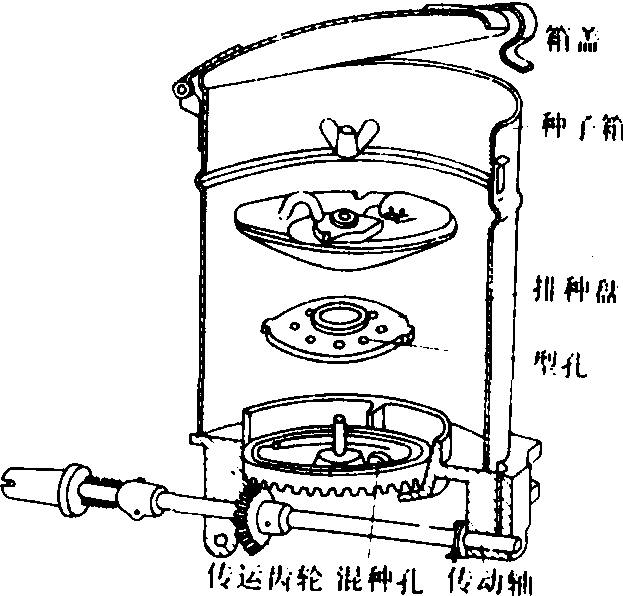

图1 水平圆盘式排种器

窝眼轮式排种器 利用绕水平轴旋转的窝眼轮排出种子。其结构如图2。排种器的工作窝眼轮的型孔有圆柱形、圆锥形及半球形等。窝眼轮转动时，型孔进入种子箱并充种。充种的在转出充种区时先由刮种器清除型孔上的多余种子，再由护种器盖住型孔护种，然后靠种子自重或推种器投种。每孔多粒的排种器一般不需要推种器。刮种器有刷种轮、清种刷、刮种板及弹片等型式，以刷种轮性能最好，但结构复杂。种子损伤大多由刮种器造成，使用时需仔细调节刮种器位置。窝眼轮式排种器可用于播玉米，大豆，高粱等大、中粒种子。通用性较好，且结构简单，传动方便；由于其横向尺寸小，有利于窄行距配置。与水平圆盘式排种器相比，窝眼轮充种路程短，充种性能差，为此常采用较低的窝眼轮圆周线速度，因而限制了穴播机的工作速度与生产率。此外圆形型孔对非圆形种子充种粒数的偏差较大，使穴粒数偏差增大。

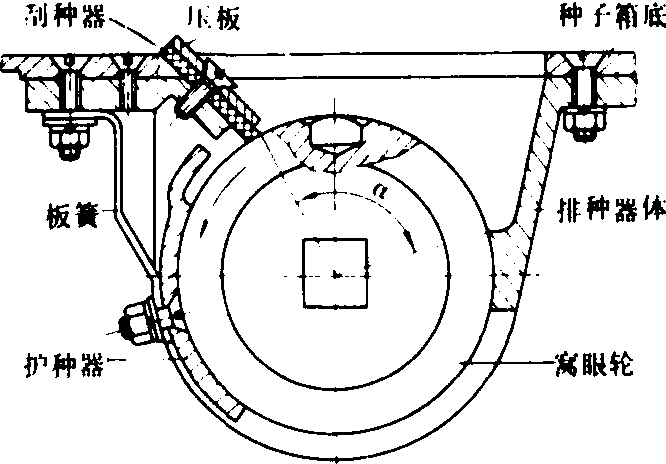

图2 窝眼轮式排种器

滚筒内充式排种器 采用滚筒作为排种工作元件的内充式排种器。筒壁有型孔，种子箱与滚筒内部连通，筒内外均有护种板。滚筒回转时，种子从滚筒内部充入型孔，光种的型孔转到一定高度后清种，并在内部护种。当型孔转过一圈到最低位置时，通过外护种板上的漏种孔投种。这种穴播排种器投种高度低，投种后种子水平分速小，成穴性好，但充种性能差、穴粒数偏差大、通用性较差。常用于铺膜播种机。如改为内侧充种可提高充种性能，粒数偏差也较小；充种时型孔与种子相对速度小，因而可提高滚筒圆周线速度并相应提高机器前进速度，但使排种器结构更为复杂。
气力式穴播排种器 常用的气力式排种器有气吸、气吹、气压等型式（见精播排种器）。这类排种器对种子的大小要求不严，种子破损少，可适应7～10千米/小时的速度作业，都属于单粒排种器。如用于穴播，需有成穴装置。只有气吸式排种器，若将吸种盘换成多粒穴播盘，则可直接穴播。用气吸式排种器多粒穴播时，同穴种子落下时间有先后，成穴性较差。
穴播排种器的排种量可用穴粒数表示。在播种前应选用合适的型孔盘或吸种盘，使穴粒数符合要求。
