离子结构示意图lizi jiegou shiyitu

表示离子核电荷数和电子排布的图示。同种元素的原子和离子其质子数相同。离子的核外电子数和质子数不相同，阳离子的质子数大于核外电子数，阴离子的质子数小于核外电子数。主族元素的离子最外层一般为8个电子 (最外层是K层为2个电子)。例如，锂离子、氯离子、钙离子的结构示意图，见图1,2,3。

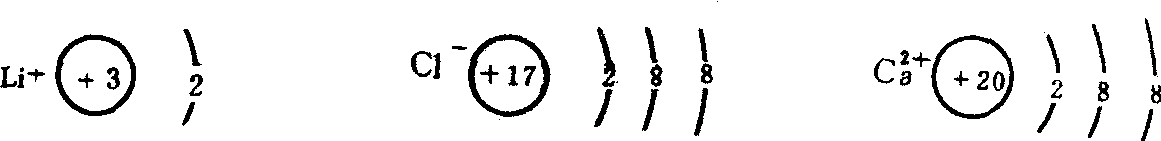

图1 锂离子结构示意图 图2 氯离子结构示意图 图3 钙离子结构示意图

锂离子与氦原子的电子层结构相同，氯离子和钙离子和氩原子的电子层结构相同。副族及Ⅷ族元素的离子电子层结构大多是不饱和的。例如，银离子、亚铁离子、高铁离子的结构示意图。见图4,5,6。

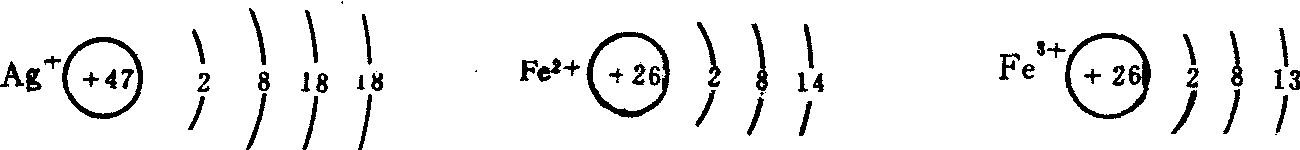

图4 银离子结构示意图 图5 亚铁离子结构示意图 图6 高铁离子结构示意图

银离子最外层18个电子，亚铁离子最外层14个电子，高铁离子最外层13个电子，其中亚铁离子和高铁离子的最外层是不饱和的。
