示波管shipoguan

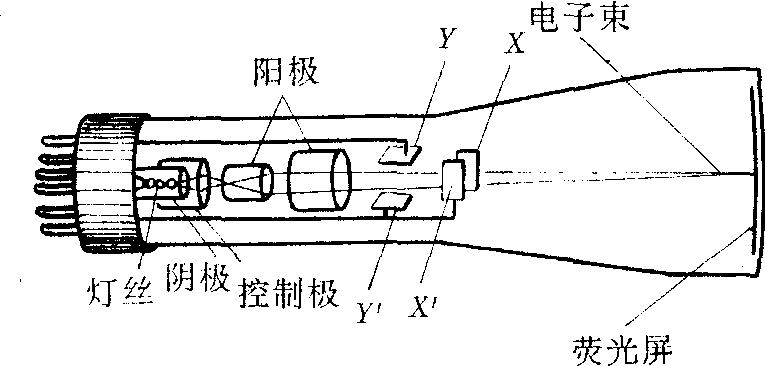

用来显示和观测电信号波形的一种电子射线管。它能显示的信号频率范围很宽，从低频到高频。既能显示周期信号，也能显示非周期信号。荧光屏上显示的波形，大部分是供肉眼观察和测量用的，也可以通过照相感光等办法进行摄录。各种电、力、声、光和热等物理和化学的变化过程，均可通过适当的传感器件将其转换成为电信号，用示波管来分析研究。如图，示波管是由玻璃壳、电子枪、偏转系统和荧光屏四部分组成。玻璃管内的真空度高达10-⁴帕，灯丝通电后温度升高，给阴极加热，使阴极发射电子。电子经过圆筒形的控制极和阳极的小孔，形成一束很细的加速的电子束。产生电子束的这部分装置通常叫做电子枪，它包括灯丝、阴极、控制极和阳极。从电子枪射出来的电子束，打在管底的荧光屏上，形成一个小的亮斑，亮斑的大小和亮度，由加在控制极和阳极上的电压来控制。示波管采用电偏转系统，它的电偏转系统由两对相互垂直的偏转板组成，靠屏的一对偏转板称为X偏转板或水平偏转板，靠电子枪的一对偏转板称为Y偏转板或垂直偏转板。如果在X偏转板上加上随时间成线性变化的一定频率的锯齿形扫描电压，同时在Y偏转板上加上被测的电压，那么荧光屏上的亮斑在水平方向匀速移动的同时，又在垂直方向移动，于是从亮斑的位置变化就可以知道垂直极板上的电压随时间变化的情况。通常加在垂直极板上的要研究的电压是周期性变化的，示波管上显示的波形完全正确地代表了加在Y偏转板上的被研究的信号电压的波形。

对示波管通常有如下要求：
❶偏转灵敏度高。用示波器观测的信号幅度一般都很微弱，有时只有毫伏级，希望示波管的灵敏度尽可能高些，以降低放大器的放大倍数。
❷偏转线性好。即在屏面各处的偏转灵敏度相同。偏转线性好的管子，光栅失真小，偏转量与输入的偏转信号严格成正比例。
❸偏转系统频带宽。示波器有时在低频信号下工作，有时要在高频信号甚至超高频信号下工作，因此要求示波管在宽的频率范围内偏转灵敏度比较均匀。该频带范围俗称带宽。
❹记录速度快。示波器不仅用于显示周期信号，而且也用于显示快速瞬变信号。示波器显示快速瞬变信号的能力用记录速度来表示，记录速度是电子束在屏幕上偏转时，其位置能被记录下的电子束的最高移动速度。
❺分辨率高。即屏上光点尺寸要小。这就要求电子枪聚焦质量高和偏转散焦小，荧光粉颗粒度细。

示波管

用以直接观察各种电信号的波形的一种阴极射线管。一般由电子枪、偏转系统和荧光屏三部分组成。

示波管

oscilloscope
