示教电表shijiao dianbiao

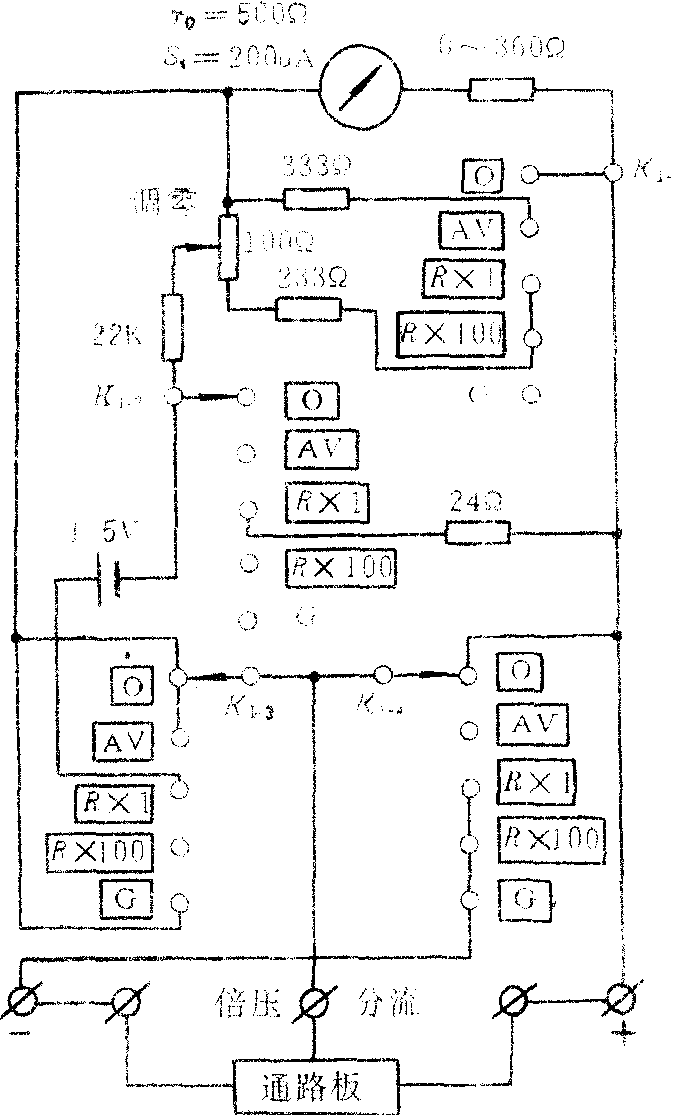

演示测量交直流电压、电流及直流电阻并可作检流计用的仪表。属于磁电系仪表。线圈分为工作绕组与阻尼绕组两部分，工作绕组接测量电路，阻尼绕组在指针摆动时提供磁阻尼。J0401型示教电表的电路原理如图所示。

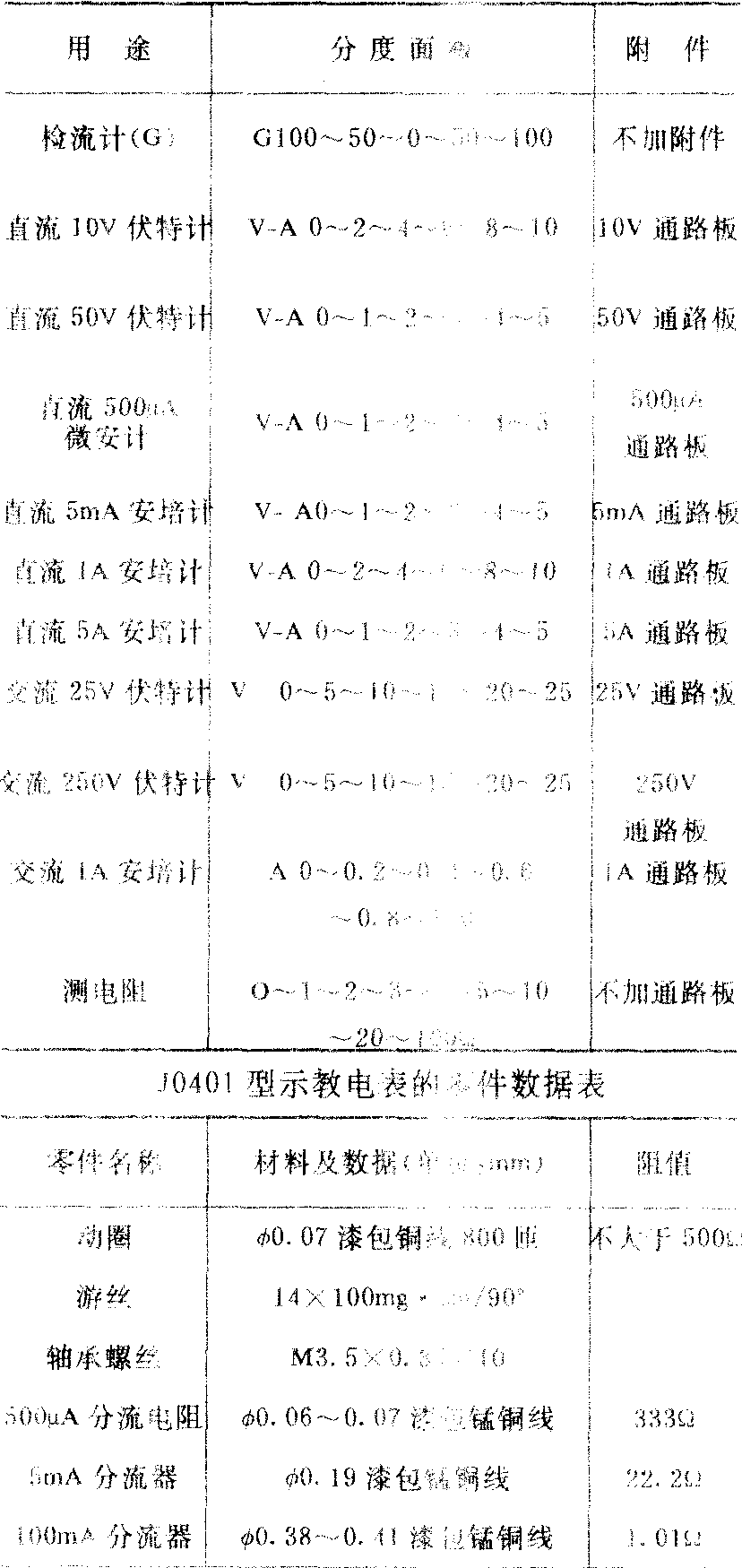

电表备有10块通路板，供选用。使用时根据待测电量的性质、测量范围，按下表选配通路板与表盘。作检流计用时，不加通路板。

零件名称	材料及数据(单位：mm)	阻值
1A分流器 5A分流器 10V倍压电阻 25V倍压电阻 1A分流器 25V倍压电阻 250V附加电阻 零欧姆调整器 限流电阻 并联电阻	φ0.9裸锰铜线 φ1.3裸锰铜线 金属膜电阻 金属膜电阻 φ0.64漆包锰铜线 金属膜电阻 金属膜电阻 线绕电位器 金属膜电阻 φ0.06～0.07漆包锰铜线	0.1Ω 0.02Ω 20kΩ、1/8W 50kΩ、1/8W 0.65Ω 22kΩ、1/8W 223kΩ、1/2W 680Ω 2.2kΩ、1/8W 340Ω(355Ω)
R×100电阻档 电阻	精密金属膜电阻	233Ω
R×1电阻档电阻	精密金属膜电阻	24Ω
