皮棉打包机cotton lint press

将松散的皮棉通过压缩打成紧包的一种包装机械。也可用于短绒和其他纤维性物料的包装。用其打成的棉包，便于贮存和运输，并有利于防火、防潮、防沾污和避免杂质混入。

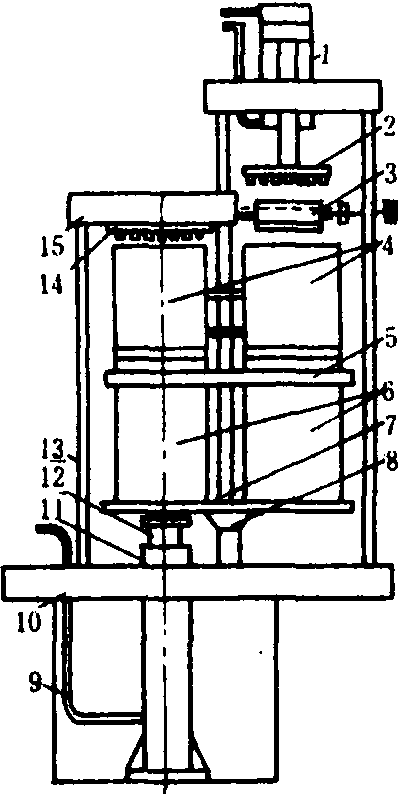

油压下顶式打包机

1.活塞油缸； 2.预压装置；3.喂棉装置； 4.上箱； 5.转盘；6.下箱； 7.转柱； 8.托架；9.油管；10.底梁； 11.油缸；12.柱塞； 13.立柱； 14.天板；15.顶梁

发展简史 20世纪30年代，液压打包机首先在美、英、苏等国开始使用。至60年代制造的打包机，顶压能力可达0.9～5兆牛，但生产中普遍应用的打包机仍压力小，打出的棉包密度低，致使棉包运输时车辆装载利用系数也偏低。70年代以后，液压打包机向着总压力加大，机械化自动化程度提高和安全可靠的方向发展，打出的棉包重量在200千克左右，可在国际市场上流通。如苏联的重型液压打包机的顶压能力达4.8～5.5兆牛，每个棉包重为210～250千克，密度500～600千克/米³；美国压缩高密度包的液压打包机的顶压能力可达6.85兆牛，包重227千克，密度517千克/米³，打出的棉包能满足装载运输要求。
中国从20世纪40年代开始自制木结构简易人力打包机，稍后发展了机械式绞车打包机，靠人力推动绞盘进行打包。50年代由人力推动改为畜力（牛和马）拉动，生产的棉包密度较低。60年代初发展为动力(柴油机、汽油机)拖动和电力驱动的机械式打包机。70年代研制液压打包机，并由人工操作逐步向自动化发展。80年代制造的液压打包机除铺包布、捆扎结扣、缝包头、计量和刷唛等需要人工操作外，其余工序均实现了自动操作，提高了生产效率，降低了劳动强度。1984年制造的315型液压打包机，能打出尺寸为1060×530×780毫米，重量200千克，密度456千克/米³的棉包。符合ISO国际会议提出的要求。
类型与结构 皮棉打包机按传动型式可分为机械式和液压式两大类。前者有齿条式、丝杆式和绞车式三种；后者有水压式和油压式两种。中国常用的打包机有人力电动两用绞车式、电动丝杆式和油压式三类，其中油压式打包机应用最广，按结构又有单箱和双箱转盘式、双箱或三箱推箱式之分。
皮棉打包机主要由喂料、预压和压缩成型三部分组成。单箱液压打包机只有一个棉包箱（压缩箱），喂料、预压和压缩成型都在同一位置进行；双箱液压打包机有两个并列的棉包箱，其中一个处于喂料和预压位置，另一个处于压缩成型位置，两个棉包箱交替换位，皮棉经喂棉装置送入预压装置下方的棉包箱，预压装置通过其踩压板对皮棉加压，使箱内皮棉密度提高到100～150千克/米³；棉包箱转到压缩成型位置后，将皮棉压缩到所需密度。然后打开箱门，由人工穿上钢丝（或钢带）加以捆扎后将棉包推出。有些皮棉打包机设有自动穿带机构和自动推包机构。液压打包机打出的棉包密度较大，包重一般为80～200千克。

世界主要产棉国的棉包尺寸及重量

国 别	棉包尺寸(长×宽×高) （毫米）	棉包体积 (米3)	棉包密度 (千克/米3)	包重 （千克）
中 国	800×400×600 1060×530×780	0.192 0.438	442 456	85 200
苏 联	970×530×780 970×595×735	0.400 0.424	425 507	170 215
美 国	1397×533×660 1473×635×533	0.491 0.499	461 454	226.5 226.5
ISO/DP8115 1982、1985两次国 际会议提出的棉包尺寸	1060×530×780 1400×530×700	0.438 0.519	400～456 385～450	175～200 200～234

绞车式打包机 用动力或人力转动绞盘收卷钢丝绳，通过滑轮和连杆使千斤顶升起，压缩棉包箱中的棉纤维。绞车卷筒为一塔轮，使千斤顶的上升运动由快到慢，符合棉纤维被压缩时所需压力由小到大的压缩特性，功率变化较小，塔轮反转则千斤顶下落。绞车式打包机生产的棉包密度可达400千克/米³。
油压式打包机 压缩装置（油缸）处于棉包箱顶部的为上压式，处于底部的为下顶式。以下顶式使用较多。油压下顶式打包机结构如图。由电动机驱动油泵，使高压油进入油缸，推动柱塞从下往上顶起，对棉包箱内棉纤维进行压缩。油缸柱塞压力为15～24兆帕，它匹配的是自动变量泵，泵的流量和压力，两者之间近似按恒功率关系变化，符合棉纤维压缩特性的要求。油压式打包机具有打包速度快，棉包压缩密度高(可达500千克/米³)，安全可靠，操作简单并易实现自动化等特点，将逐渐取代机械式打包机。
棉包规格 世界各产棉国的棉包尺寸规格各不相同。中国、苏联、美国三大产棉国和ISO国际会议提出的棉包尺寸见上页表。

皮棉打包机ginned cotton packager

将轧花机轧出的松散而有弹性的皮棉加以压缩打成包的机械。动力打包机有机械传动和液压传动两类。包箱可分为单箱或双箱转盘式、三箱或四箱推箱式等几种。双箱液压转盘式的主要工作部分由包箱、踩压油缸、顶压油缸、液压和电器系统等组成。工作时，将皮棉装入包箱，启动踩压油缸对皮棉预压，经装、踩多次，当箱中皮棉达到规定重量后，便停止踩压，将包箱转动180°并使之定位，启动顶包油缸，用顶包活塞对皮棉进一步压缩，达到规定的压缩尺寸即自动停止，同时包箱箱门自动打开后将棉包捆好推出箱外，顶包活塞复位。两个包箱交替使用，踩包与顶包可同时作业。
