电测仪器的标定calibration of electrometric instrument

用计量标准器具或设备在规定条件下对电测仪器进行校验和校准的过程。新的仪器（包括传感器）投入使用前，要逐台（件）标定；长期存放的仪器，启用时要经标定，重新确认其各项性能指标；投入正常使用的仪器应定期标定，尤其在测试条件发生变化时，须进行针对性标定。
标定方法 一般采用实物标定法，即由计量标准器具对被标定仪器施加一个已知量值(如力、扭矩、位移、加速度等)，获得仪器的输出值后，可求得输出值与标准输入值之间的关系。
静载标定时将仪器（或传感器）装到标定装置上，接通测量系统，以相等增量加载至额定值并以相同等级卸载，每级保持一定时间，并记录输出值。一般加载、卸载循环至少3次。根据各级载荷（横坐标）对应的输出值（纵坐标）作出包络线，即标定曲线(图1)。

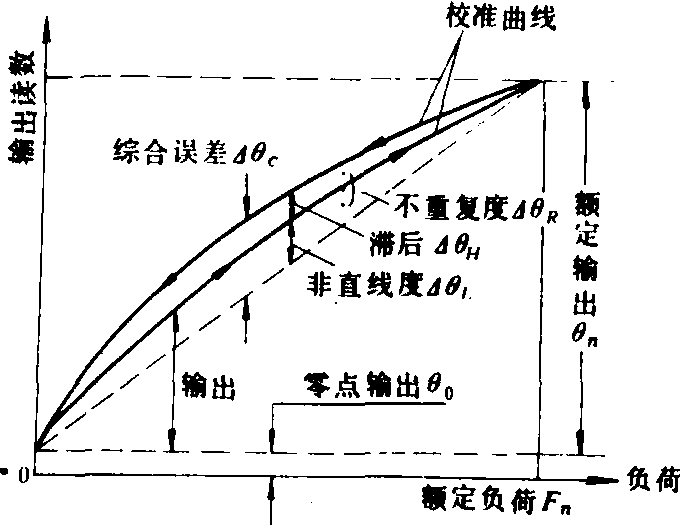

图1 标定曲线

非电量电测用仪器的标定常采用系统标定法，即将传感器与二次仪表配套综合标定。对标准型传感器和二次仪表的标定和检定，按国家计量检定规程，须经高一级标准或计量基准器具的定期检定。
标定装置 农机用电测仪器的标定装置有通用型和专用型两类。前者如标准测力机、标准活塞式压力计、扭矩标定装置等，以及用于流量计标定的标准容器、标准秤；用于转速计标定的标准测速装置；用于便携式精密声级计标定的活塞发声器和声级标准器等小型专用标准声源；用精度较高的振动传感器对比、标定振动拾振器等。专用型标定装置常用的是六分量测力传感器的标定装置。
标准测力机 测力和称重的拉、压力传感器用砝码加载荷的静标定装置。有：❶静重式，能按一定顺序自动地将荷重施加于被标定的传感器上；
❷杠杆式(图2)，通过杠杆把砝码产生的标准载荷放大，以得到更大的力值；
❸液压式，通过两组活塞油缸组合将砝码的载荷放大。
扭矩标定装置 扭矩静标定装置的工作原理如图3所示，把需要标定的扭矩传感器安装在两个半轴之间，砝码的重力通过吊架（左侧或右侧）、钢带传到杠杆，对被标定传感器施加正向或负向扭矩，指针偏离零点位置。可利用手轮和蜗轮蜗杆对半轴施加一个反向扭矩使指针恢复到原来零点位置。被标定扭矩传感器的输出值由配置的二次仪表显示。实用的自动扭矩静标定装置可实现自动加载、平衡并显示扭矩值。
六分量测力传感器的标定装置 测定铧式犁体受力的六分量测力传感器的静标定装置，其基体是一个封闭的方形金属框架，被标定的六分量传感器固定在框架上。框架内侧周边固定有9个机械式螺旋加力器，可对传感器的三个方向的力和力矩(即Px、Py、Pz,Mr、My、Mz)进行单独加载标定，也能进行综合加载。施加的力由标准拉压传感器测定。

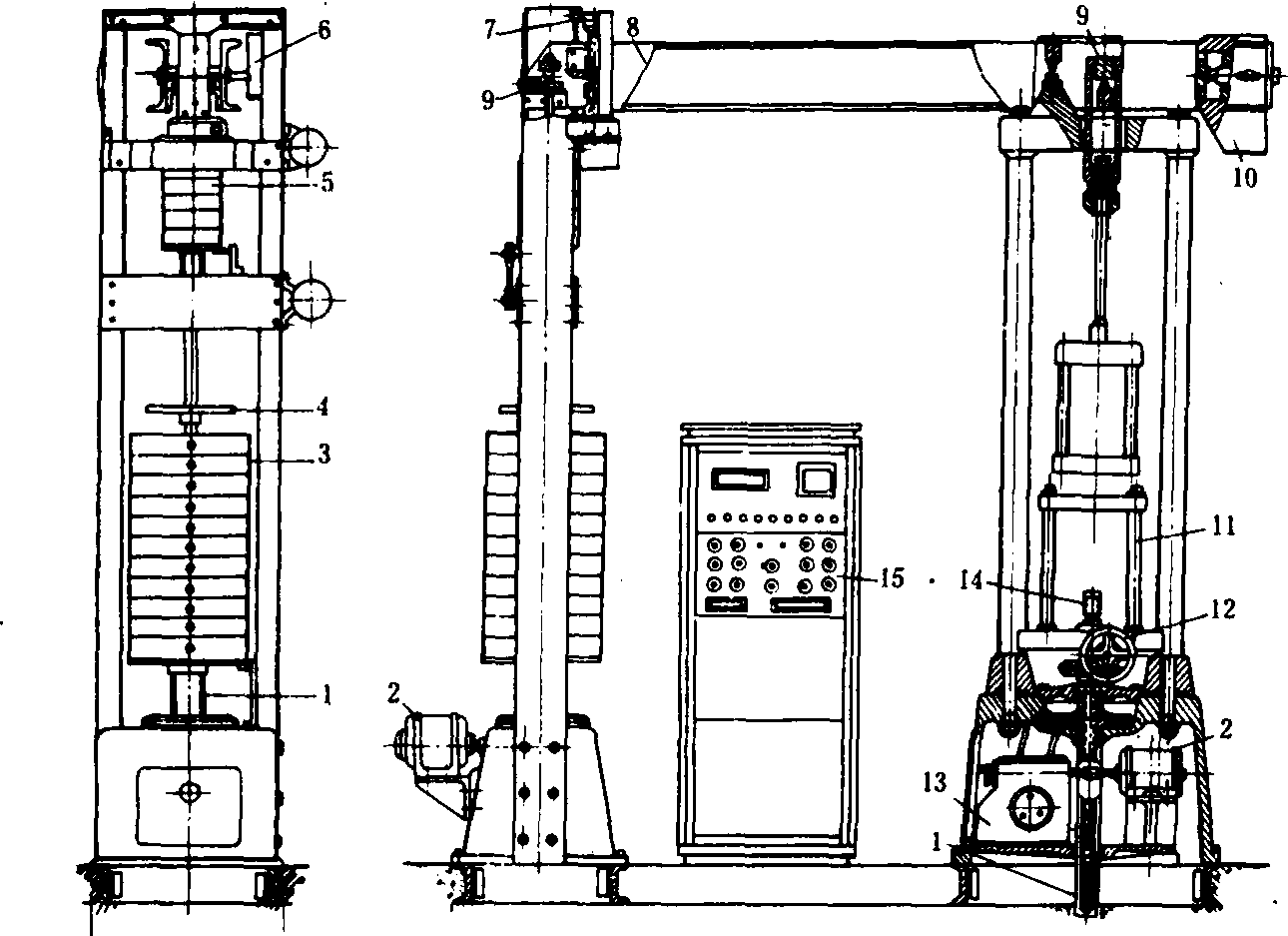

图2 杠杆式标准测力机

1. 丝杠； 2. 电动机； 3. 大砝码组； 4. 附加砝码盘； 5. 小砝码组； 6. 杠杆水平传感器； 7. 杠杆制动器； 8. 杠杆； 9. 刀刃； 10. 平衡砣； 11. 反向器； 12. 手轮；13. 变速器； 14. 拉力接头； 15. 电气控制箱

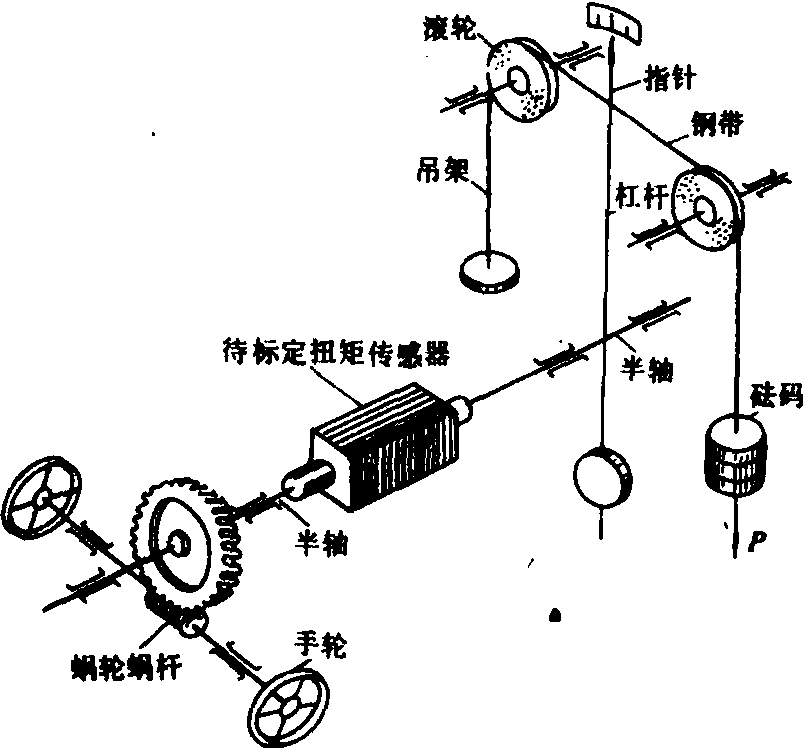

图3 扭矩静标定装置原理
