电容器diàn róng qì

电路中用来储存电量的器件。也叫容电器。1946年《电世界》第一卷第五期：“后者用各种电阻和电容器串联及并联而成，它的阻抗要和线路的特性阻抗相似。”

电容器dianrongqi

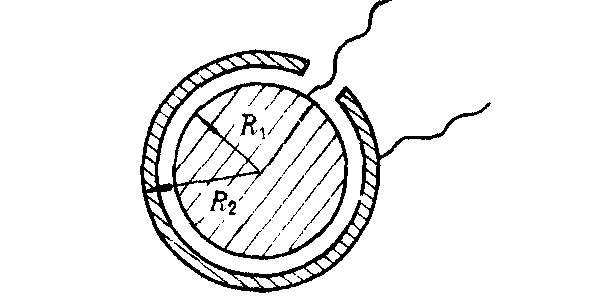

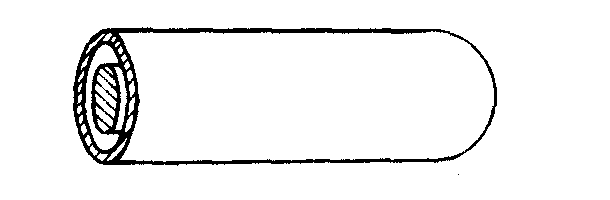

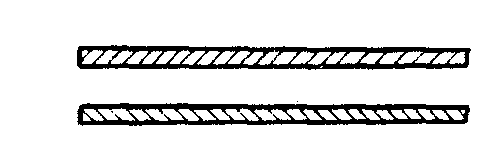

电路中用以储积电能的基本元件，由电介质（绝缘体）隔开的两组金属电极片(或箔、膜)组成。所用的电介质有固体的、气体的和液体的。电容器的电容是电容器的主要性能参数。若给电容器两极片间加以电势差U₁-U₂，则两极片分别带有等值异号的电荷+Q和-Q，电荷Q与两极片间电势差的比值C是一个仅由电容的几何结构和介质性质参数所决定的物理量（与是否带电无关），称之为电容器的电容，用C表示：C=Q/(U₁-U₂)。从电磁学理论角度，两个任意形状的绝缘导体就构成一电容器，若两导体间的电势差为U₁-U₂，但可能Q₁≠-Q₂。在这前提下，用一导线将两导体接通，设导体间达到静态平衡过程中所交换的电量为Q，则定义两绝缘导体之间的电容C=Q/(U1-U2)。不难看出前述两极片带等值异号的电荷+Q和-Q，若将两极片接通时，交换的电量恰好是一个极片上的电量（绝对值），因此，二者的定义是一致的。电容的单位为法拉，电容器有三种模型，即平行板电容器(图1)、球形电容器(图2)和圆柱电容器(图3)。设电容器电介质的介电常量为ε(ε=_ε0εr_,ε0为真空介电常量，εr为相对介电常量)。可以证明，若平行板电容器极板的面积为S，距离为d，则其电容C=εS/d。若球形电容器内、外半径分别为R₁和R_2,则其电容C=4πεR1R2/R2-R1，若圆柱形电容器的长度为L，内柱半径和外柱半径分别为R₁和R₂，则

按电容器的电容能否改变，可将电容器分为固定电容器和可变电容器，可变电容器又可分成可变和半可变（微调）电容器。空气可变电容器由两组铝片组成，固定不动的一组铝片叫定片，可以转动的一组铝片叫动片。转动动片，两组铝片间的正对面积(相当于平行板电容器面积S)发生变化，电容C就发生改变。半可变电容器能微小地调整两极片间的距离或改变它们的正对面积，使电容发生微小改变。固定电容器、可变电容器和半可变电容器的图形符号，分别如图4,5,6所示。固定电容器中的电解电容器，使用时需注意正、负极性，其符号如图7所示。
在电容器两极板间加入绝缘电介质，可提高电容器的电容(真空的介电常量为ε0，平行板电容器的电容为ε0S/d，充以电介质的平板电容器电容为ε_0εrS/d，增加了εr倍)，增加耐压程度。按两金属极板间所用的绝缘介质来分，有真空（空气）电容器、云母电容器、纸质电容器、油浸纸介电容器、陶瓷电容器、涤纶电容器、电解电容器、聚四氟乙稀电容器、钛酸钡电容器等。从三种典型电容器电容公式可知，增加极板面积，减小两极板之间的距离(d或R2与R1之差)，增加介质的相对介电常量等可增加电容器的电容。纸介电容器是由绝缘纸和金属箔叠在一起卷成的。电解电容器是利用电解现象制成的，把铝板放在硼酸或硼砂的水溶液中作为阳极，电解作用使得在铝的表面得到非常薄的氧化膜，这个氧化膜具有良好的绝缘性。铝阳极和电解液阴极便构成了电容量很大的电解电容器。由于电解电容器是利用电解产生的绝缘膜作电介质的，因此，这种电容器的极性是固定的，使用时正、负极不能接反。电解电容多用于整流滤波电路和晶体管发射极作傍路电容等用，不能用于交流电路。
电容器的另一重要性能参数是它的耐压或工作电压。因为若超过耐压值，电容器的电介质可能被击穿而损坏电容器，其它性能参数还有电容器的损耗和频率响应。它们分别取决于所充电介质的击穿场强、媒质损耗和对频率的响应。电容器在交流电路和电子线路中得到广泛的应用。大型电力设备中，电容器用于提高用电设备的功率因数，以减少输电损失和发挥电力设备的效率。在电子线路中广泛用于滤波、傍路、移相、振荡等等，电容、电感、电阻以及晶体管等的组合构成了当今各种各样的电子设备。

图1

图2

图3

图4

图5

图6

图7

电容器

两个任意形状的带有等值异号电荷的导体组合。这两导体称为极板。电容值和工作电压是电容器的重要性能指标。其种类繁多、应用广泛。参见“电子技术”中的“电容器”。

---

电容器

电路中能储存电场能的基本元件。具有隔直流通交流信号，以及两端电压不能突变的特性。按形式分，有固定的、可变的和半可变（又称微调电容器）的三种；按极间所用介质分，有空气、真空、纸质、塑料薄膜、云母、陶瓷、电解等电容器。在电子电路中是获得振荡、滤波、移相、旁路、耦合等功能的主要元件。

电容器

condenser;capacitor

---

电容器

capacitor;condenser

---

电容器

condenser

---

电容器

capacitor
