产品介绍

---

(1)HY型卸荷溢流阀(联合设计)

A．型号说明

表14．4－2 HY－H*20、30型卸荷溢流阀外形尺寸 单位：mm

(B)性能参数(见表14．4－3)

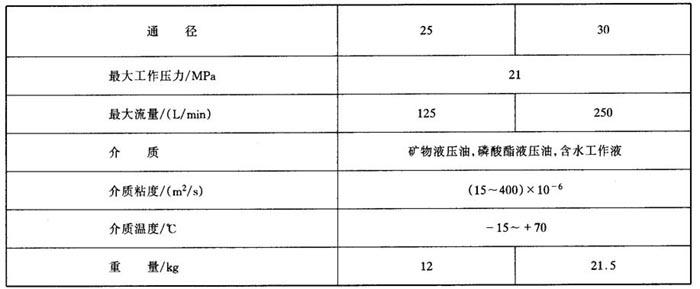

表14．4－3 DA型先导式卸荷溢流阀性能参数

1－Z4型电线插头；2－插头颜色：灰；3－Z5型电线插头；4－Z5L型电线插头；5－标牌；6－通径5的电磁换向阀；7－电磁铁“a”；8－锁紧螺母(只限于32MPa压力级)；9－压力调节方式“1”；10－压力调节方式“2”；11－压力调节方式“3”；12－调节刻度环；13－螺塞(控制油内泄时无此件)；14－外泄口Y；15－插装单向阀；16－O形圈17．12×2．62；17－故障检查按钮阀固定螺钉：4－M10×50－10．9(GB70－85)

1－Z4型电线插头；2－插头颜色；灰；3－Z5型电线插头；4－Z5L型电线插头；5－标牌；6－通径5的电磁换向阀；7－电磁铁“a”；8－锁紧螺母(只限于32MPa压力级)；9－压力调节方式“1”；10－压力调节方式“2”；11－压力调节方式“3”；12－调节刻度环；13－螺塞(控制油内泄时无此件)；14－外泄口Y；15－单向阀；16－O形圈28．17×3．53；17－故障检查按钮

1－Z4型电线插头；2－插头颜色：灰；3－Z5L型电线插头；4－Z5L型电线插头；5－标牌；6－通径5的电磁换赂阀；7－电磁铁“a”；8－锁紧螺母(只限于32MPa压力级)；9－压力调节方式“1”；10－压力调节方式“2”；11－压力调节方式“3”；12－调节刻度环；13－螺塞(控制油内泄时无此件)；14－外泄口Y；15－单向阀；16－O形圈34．527×3．53；17－故障检查按钮

(3)EUR型卸荷溢流阀(美国威格士公司)

A．型号说明

(B)性能参数

见表14．4－8。

表14．4－8 BUS型泄荷溢流阀性能参数

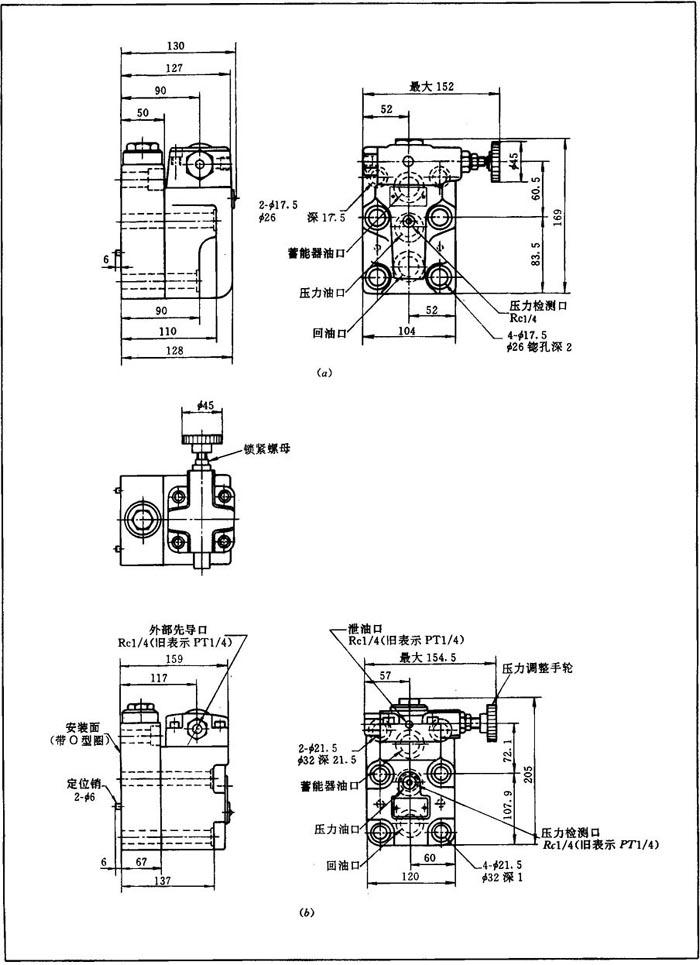

C．外形与安装尺寸

见表14．4－9。

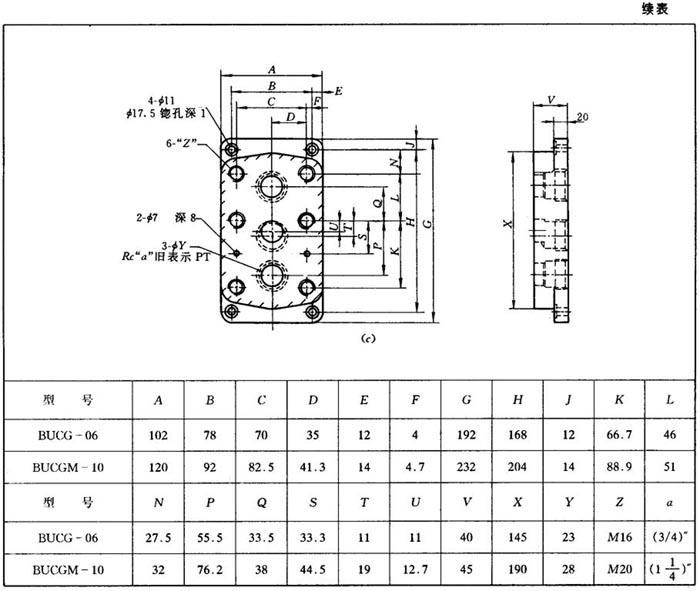

表14．4－9 BUCG型卸荷溢流阀外形及连接尺寸 单位：mm
