混药器chemical mixer

将农药母液吸入液泵并按一定比例与液泵吸入或排出的清水混合成喷雾药液的装置。
中国在20世纪60年代研制了两种射流式混药器，应用于担架式喷雾机，在水稻田作业时使用。一种是安装在液泵排液端的混药器(图1)。液泵从水田、沟渠或池塘吸上的清水，经排液管流过混药器的射嘴而形成射流，由于流速急剧增高而产生负压，吸入农药母液，并随即在扩散管及喷雾软管中与清水混合，然后经喷洒部件喷出。混药器的吸药孔口有两种孔径。选用大的或小的孔口，或改变农药母液的浓度，可以改变药与水的混合比。采用此混药器并配用远程喷枪在水稻田工作时，可以自稻田边吸水边混药边喷雾，从而提高作业效率。但这种混药器要求远程喷枪在一定喷液量与喷射压力的条件下配套使用。其优点是药剂不进入液泵，可以避免药剂对液泵的腐蚀，以及粉剂药液中的粒子对液泵的磨损。缺点是喷雾液的压力损失较大。

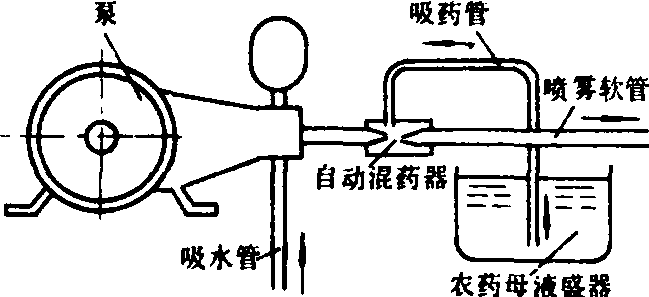

图1 安装在液泵排液端的混药器工作原理图

另一种是安装在液泵吸液端的混药器(图2)。它是利用液泵排出的部分高压水，回流进入混药器。由于在混药器中和液泵吸水管内形成的负压，吸入农药母液。农药母液与回流水混合后通过泵的吸液管进入蜗壳，经叶轮再次搅拌均匀后喷出。改变调量阀的开度或改变农药母液的浓度，可以调节药与水的混合比。这种混药器也是用于机具在水稻田进行边吸水边混药边喷雾的作业。其优点是喷射压力损失较小，工作较可靠。缺点是药液进人液泵，对液泵产生腐蚀。

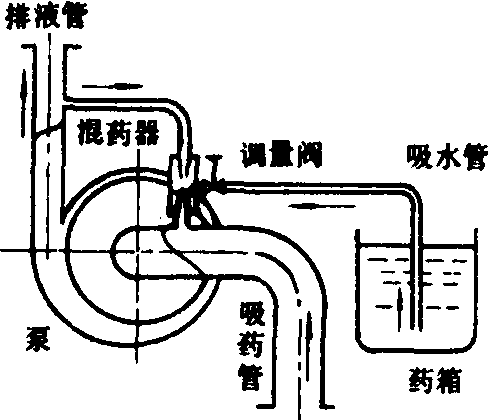

图2 安装在液泵吸液端的混药器工作原理图

使用混药器前需选择吸口大小或调量阀的开度，以及母液的浓度，并进行测定。根据试测结果作适当调整。待达到预定要求后再进行正常作业。
使用混药器可以节省人工混药的时间，避免操作者受到农药的飞溅与污染。欧美国家和日本于80年代初在大型机动喷雾机如拖拉机悬挂式喷雾机上开始使用混药器。
