流量计liuliang ji

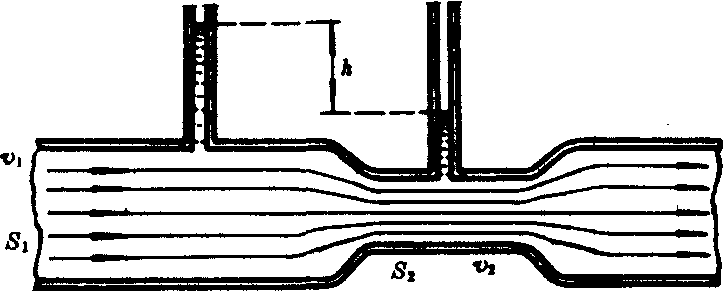

测量流体在管道或渠道内流量大小的计量仪器。流体流量的测量工作经过几百年的发展，现已成为一项专门技术。流量计的种类繁多，但大体上可分为三大类，即：体积流量计、质量流量计和总流量计。其中，体积流量计包含的类型最多。有孔板、文丘里管、测流嘴、皮托管、弯头、三角堰、水槽、转子式、活塞式、电磁式和声速型等许多类型的流量计。体积流量计中，文丘里管流量计最具有代表性。它是以伯努利方程和连续性原理为工作原理工作的。在测量自来水和油等液体的流量时，可把它直接连接在自来水管或输油管上使用。其基本结构如图所示，是由粗细不同的管道和两根竖直向上的小管组成的。使用时只要观测出它上面两竖直小管中液体的高度差，就可由下面公式计算出流量，即：Q=S1S2〔2gh/(S2¹-S22^)〕1/2。该式是由伯努利方程和连续性原理导出的。式中S₁为粗管的横截面积，S₂为细管的横截面积，h为两竖直小管中液体的高度差，g为重力加速度。在实际测量中，该式的计算结果并不精确，要加以修正。所以要利用修正后的公式来计算实际的流量，即：Q=C_vS₁S₂·〔2gh/(S2^1-S22)〕^1/2，式中的系数C_v称为速度系数，其大小与流量计的几何形状和流速快慢等因素有关，须由实验来确定。文丘里管流量计引起的压强损失较小，并且收敛的喉颈部分允许有较小的固体或脏物通过，不易堵塞。其扩张的出口锥部分还可降低湍流损失。

流量计

测量流体流量（单位时间内流过的流体体积）的仪表。常用的有转子流量计、孔板流量计、文丘里流量计等。

流量计flowmeter

用以检测流经管道的液量或气量的仪表。流量计量是油气储运系统中油气交接、销售的重要凭证，长输管道的首、末站及中间分输点均需设置流量计，且要求有较高的精度。输油管道上最常用的是各种容积式流量计和涡轮流量计。前者又可分为腰轮流量计、刮板流量计等。中国目前油品销售和油田计算产量都是计算质量（单位为吨），因此在油品交接的计量系统中还要安装在线密度计和低含水分析仪，以便算出纯原油的质量。输气管道上常用的流量计是超声波流量计、涡轮流量计和孔板流量计等。

流量计

亦称“流量表”。测量通过管道流体数量的仪表。

流量计

rate-of-flow meter

---

流量计

flowmeter

---

流量计

flowmeter
