气力喷雾机pneumatic sprayer

由高速气流通过气力喷头使药液雾化并将雾滴输送至目标物的喷雾机具。它是农林作物病虫害防治、农田化学除草以及卫生防疫等方面的主要机具，适于在平原、丘陵和山区以及温室、大棚等各种条件下作业，雾滴较小，分布均匀，附着性能好，耗水少。比常量喷雾防治效果好，农药浪费少，作业效率高。
气力喷雾机按照作业时机具运行的方式可分为背负式、手推车式、手提式以及拖拉机悬挂式和牵引式等。按照喷出雾流的类型则有低量喷雾和常温烟雾两类。低量喷雾的气力喷雾机由离心式轴流风机提供高速气流，并采用外混式气力喷头。常温烟雾的气力喷雾机通常称为常温烟雾机，由压缩机或鼓风机提供高速气流，并采用内混式气力喷头。

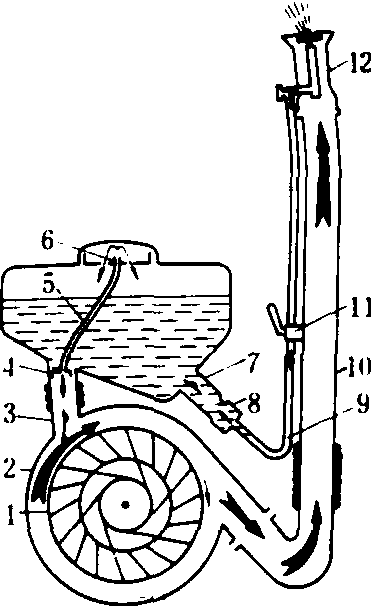

图1 弥雾工作原理

1.风机叶轮； 2.风机壳；3. 出风筒； 4.进气塞；5.进气管；6.过滤网； 7.药液箱；8. 出水塞；9.输液管；10.喷管；11.开关；12. 喷头

背负式机动气力喷雾机 主要由发动机、离心风机、药箱、喷射部件和机架等组成。其弥雾工作原理如图1所示。风机叶轮在发动机带动下产生高速气流，其中大部分高速气流经风机出口进入喷管。一部分气流产生动压经出风箱、进气塞、进气管、过滤网组合的出气口转变为静压进入药箱，使药筒内有一定的压力。药液经过粉门、出水塞、开关，从喷嘴流出。流出的药液在高速气流的冲击下，破碎成细小的雾滴从喷头喷至目标物。此机结构较简单，重量较轻。整个机具背负在操作人员的背后，移动方便灵活，适应性广。它可以综合利用，可作低量、微量喷雾和喷粉，改装后可喷烟、喷火和喷洒颗粒剂等作业。
手提式气力喷雾机 图2为美国生产的HCSI-2AA型手提式气力喷雾机。其工作原理是罗茨鼓风机产生高速气流进入喷头，在吸液口形成负压，药液从药液瓶中吸入喷头，在高速气流的冲击下雾化成细小的雾滴从喷头喷至目标物。发动机采用二冲程1.5千瓦汽油发动机，额定转速为6 000转/分。发动机输出轴通过三角胶带驱动罗茨鼓风机工作。罗茨鼓风机主要由两个“8”字形的活塞和壳体等零件组成，具有较高的风压，保证了喷头雾化所需的风量和风压。喷头由喷头片、喷头座、导流盘和流量调节器组成。流量调节器有4个流量调节孔，孔径分别为0.3、0.4、0.65和1.2毫米。流量调节操作比较方便。喷头和罗茨鼓风机之间采用蛇形管连接。药液瓶为标有刻度的透明塑料瓶，便于观察喷药量的变化。药液瓶容量为1升。

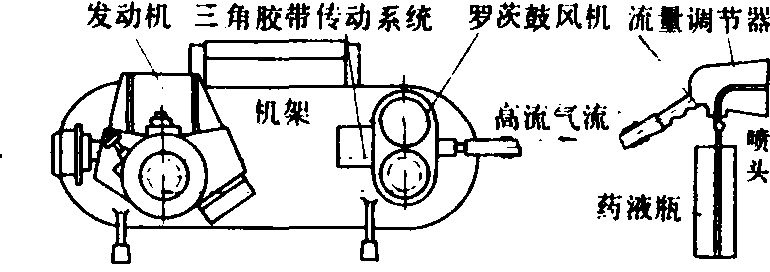

图2 手提式气力喷雾机结构示意图

常温烟雾机 日本生产的常温烟雾机，主要用于防治温室内作物病虫害。其主要优点是：雾滴体积中值直径很小，一般为2～5微米，雾滴输送和扩散性强，喷洒均匀；用水量少；能使用各种农药如水剂、乳剂、油剂、液剂等；能实现无人作业，节省劳力，操作者不受农药污染；能在温室内消毒等。此机结构如图3。空气压缩机为无油式压缩机，可由电机或风冷单缸四冲程汽油机驱动，最大压力为500千帕，转速为1 400～1 800转/分。喷头为双流体常温烟雾喷头，能产生细小的雾滴，常用压力为100～140千帕，常用喷量为40～75厘米3/分。轴流风机转速为1 400～1 740转/分，风量为30～52米3/分。药箱容量为7升。空气压缩机产生的气流以340米/秒的速度进入喷头，高速气流将药液雾化成极细的雾滴，通过轴流风机使整个温室内形成强烈的空气对流，将雾滴分布到温室的各个部位。

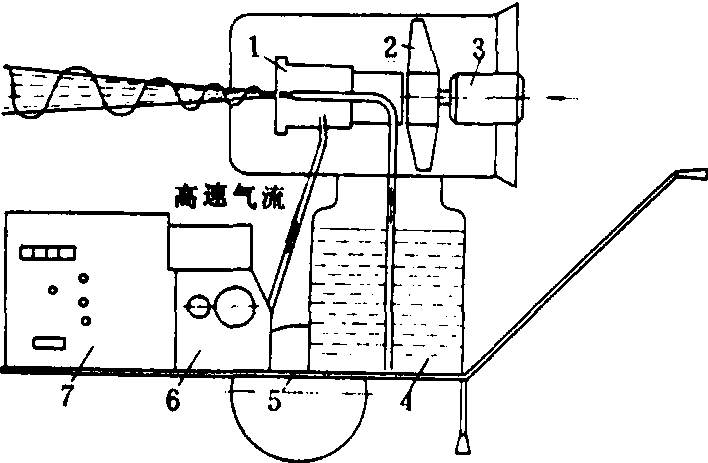

图3 常温烟雾机结构示意图

1. 喷头； 2. 轴流风机； 3. 电机； 4. 药箱； 5. 机架； 6. 空气压缩机； 7. 电器控制系统

中国气力喷雾机品种单一，需要研制各种类型的新产品以适应不同地区、不同作物、不同场合的需要。对现有产品要提高工作部件的性能，降低机具重量、减少振动和噪音，提高地区适应性。
