正弦光栅zhengxuan guangshan

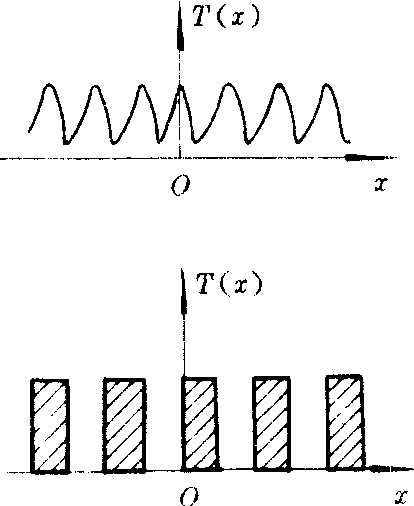

在光栅平面上，透光率沿栅线垂直方向按正弦规律变化的光栅。可以看出它的形式与双光束干涉场的强度分布函数十分相似。实际制备一块正弦光栅，就是拍摄一张双光束干涉条纹的照像底片。为了保证透光率函数与曝光时的光强成简单比例关系，必须对底片进行线性冲洗，冲洗工艺要求较严格。对一维光栅而言，正弦光栅与普通刻痕光栅（或称黑白光栅）的区别如图，纵坐标表示透光率。理论证明，在用正弦光栅作夫琅和费衍射时，设平行光正入射，（即光沿光栅平面的法线入射），则衍射波只有零级和正、负一级最大，其它高级次的最大可完全消失，从而大大提高了衍射效率。
