梯形图

梯形图是一种分析心律失常心电图的图解法，由Le-wis于1925年首创，故也称Lewis线。其主要组成部分是房室梯形图，一般附于有关心电图的下方，便于对照和阅读。
构图方法： 梯形图的图例为四条横线分成三行。上行(A)代表心房，中行(A-V)代表房室交接处，下行(V)代表心室，在A(或V)行内的垂直线代表心房（或心室）激动，两条垂直线间的数字代表P-P (或R-R)间距。A-V行内的斜线代表激动自心房传至心室，斜线角度的大小代表激动传导速度的快慢，斜线右侧的数字代表P-R间期，所有时间数字均以0.01s表示。构图方法的第一步是先对准心电图上P波与QRS波群的起点，以垂直线画出A行与V行，然后根据该心电图分析结果，把A行与V行的内在连系以斜线连接，或用有关符号(如以和代表下传和逆传受阻)表达， 画出A-V行，即构成梯形图。根据需要，可将原来房室梯形图的三行，顺序增添为S（窦房结）、S-A（窦房交接处）、A、A-V、BB（束支）及V等六行。如属室性异位激动也可在V行下面再加P(E)-V及P(E)两行，P(E)代表Purkinje纤维（或室性异位起搏点）。

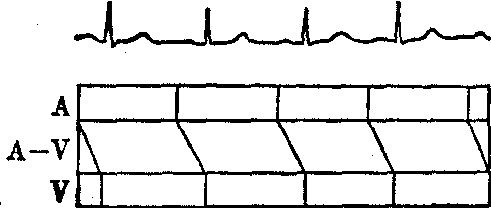

房室梯形图

临床评价： 梯形图对复杂心律失常心电图的分析、理解并阐明其机理很有价值。目前国内外对其内容与标志方法尚无统一规定。对某些心律失常，用梯形图表达仍有一定限制，特别是发生机理尚未阐明者，则构图将无所依据。

梯形图ladder diogram

分析心律失常心电图的一种方法。因图解的形状类似阶梯而得名。它是由Lewis于1925年首创，亦称Lewis线。其主要组成部分是房室梯形图，一般附在心电图的下方，以便于分析、对照和阅读。梯形图可以协助分析、理解复杂心律失常心电图，以及帮助阐明其机制，是一种很有价值的科学方法。
