播种机联合作业机integrated seeder and other working parts

以播种机为主体并适当配置其它作业部件或机具，一次同时完成多项作业(如耕整地、播种、施肥、喷药、镇压、筑畦埂等)的联合机具。可减少机组在田间作业次数，缩短农艺作业周期，减少机组对土壤的压实次数；还可以充分利用大、中型拖拉机的功率，减少劳动消耗，比单项分段作业，可降低作业成本40～50%。
播种机联合作业机按联合作业内容分，主要有耕播机、耕整地（如深松整地等）播种联合作业机、耕种联合作业机、平畦筑埂施肥联合作业机和铺膜播种机等。
深松整地播种联合作业机 由四个主要部分组成：第一列为翼形深松铲，将耕作层土壤深松25～30厘米；第二列为立式旋转耙，由拖拉机动力输出轴通过万向节及锥齿轮驱动，将上层未耕地的作物残茬及土壤耙碎，达到浅耕碎土，准备好种床； 第三列为谷物条播机，其圆盘开沟器在种床上开出种沟，行距为12.5厘米，排种器和排肥器分别将种子肥料排出，经输种管和输肥管落入种沟内； 第四列为板条滚动耙，覆盖种沟，并将地表整平。从而在未耕地上一次完成深松、旋耕、播种、施肥和覆土平整地表等作业。
耕种联合作业机 结构如图1。机组由拖拉机牵引，联合作业机本身自备动力（柴油机）用以驱动旋耕部件、风机和液泵工作。作业时，位于前部的旋耕部件进行土壤浅耕和碎土，其两侧的圆盘开沟犁开出排灌用沟。排种器和排肥器均采用气流输送和分配装置。在分配器内，由于气流所形成的涡流作用，种子（粒肥）被均匀地分配到分配器四周的4～6个塑料管中，经第二分配器再将种子（粒肥）依次分到24～36个塑料管内，然后输送到圆盘开沟器开的种沟内，一次播种施肥24～36行。位于后部的圆筒形镇压轮对播后地表进行镇压，喷洒装置将除莠剂喷于地表，以预防杂草生长。从而一次完成了开沟、旋耕、播种、施肥、镇压和喷洒等多项作业。

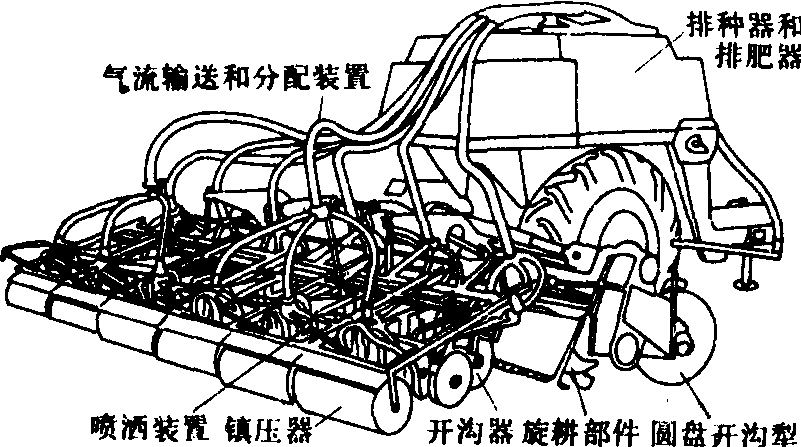

图1 耕种联合作业机

平畦筑埂播种施肥联合作业机 结构如图2。在谷物施肥播种机的基础上，增设平畦筑埂工作部件，以满足水浇地地区在已耕整好的种床上进行平畦筑埂、施肥、播种、覆土、镇压的联合作业要求。

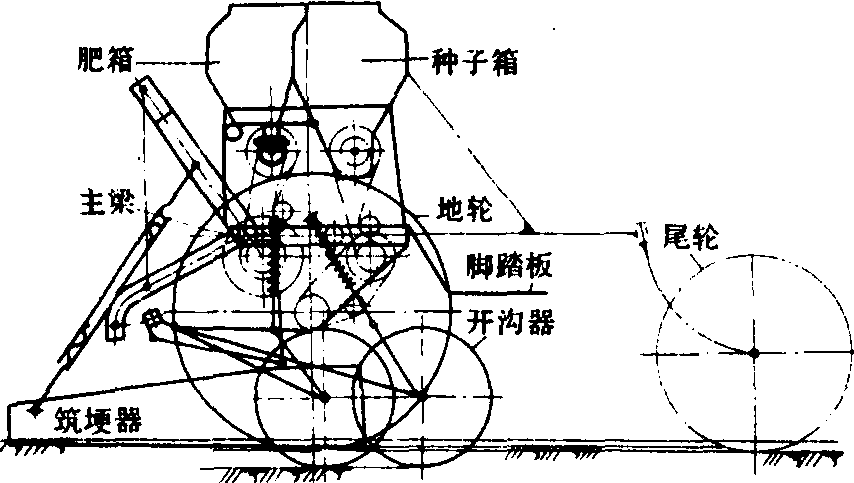

图2 平畦筑埂播种施肥联合作业机示意图

平畦筑埂器有两种形式：人字形和倒八字形。人字形平畦筑埂器，安装于机架主梁和开沟器梁上，其左、右刮土板在前端合在一起。工作时，开沟器前方种床的表层干土与土块被刮土板推移至两侧，形成平整的畦面，该畦两侧土壤与相邻畦的两侧土壤共同形成畦埂，以利于分畦灌溉，使浇水均匀，节省用水。连接刮土板的前支杆和弹簧压杆的长度可调节，以改变刮土板前后入土深度，使畦面平整，埂形丰满。倒八字形平畦筑埂器所筑的畦埂位于播种机播幅中位，畦埂一次成形，畦面不易平整。
播种联合作业机具经济效益较高，但由于机组庞大，结构较复杂，技术要求较高，需较大功率拖拉机牵引，因此，其使用推广受到一定限制。随着大功率拖拉机的生产使用日益增多，新技术的应用，以及农业机械化的不断发展，将会需要更多的新型的播种联合作业机具，其联合作业项目将会更合理，机具结构应既能进行多项联合作业又能分段单项作业，以满足不同的使用要求。
