心电图xīn diàn tú

用特别的仪器把心脏收缩和舒张时所产生的电效应放大，在纸上画出来的波状条纹的图形。1950年2月1日《大众医学》第三卷第四期：“心电图显示着轴心向左偏斜和第一导程中的T波反向。”心电图曾经也称“心动电流图”。

心电图electrocardiogram,ECG

心肌细胞兴奋时产生的动作电位，借助仪器从体表的特定部位记录下来的心电变化图形。可反映心脏兴奋的产生、传导和恢复过程中的生物电变化。分析研究心电图对了解心脏活动和诊断心脏疾病有重要意义。由于测量电极在体表安放位置和连接方式的不同，可记录到不同的心电图波，但都包含有P、Q、R、S、T5个波。其中P波代表左、右心房兴奋时所产生的电位变化；QRS波群代表左、右心室兴奋和传布过程的电位变化；T波反映心室复极化过程中的电位变化；P-Q间期是P波开始到QRS波群开始的时间间隔，它代表心房开始兴奋到心室开始兴奋所历经的时间，P-Q间期延长表示房室传导阻滞。

心电图xindiantu

英文缩写ECG。通过置于体表一定部位的电极所记录的心电变化曲线，是临床上诊断分析心脏疾思的常用检查手段之一。在每一心动周期中，从窦房结开始的兴奋依次传遍心脏的各部分，因此，伴随发生的生物电也在方向、传导途径、次序和持续时间等方面表现出规律性的变化。这种电变化通过周围组织和体液传遍全身，可以在体表一定部位用电极灵敏地测量并记录下来，成为一条有特定规律的曲线，即心电图曲线。它反映心脏兴奋的产生、传导和恢复过程的电变化，但与心脏的机械收缩无直接关系。心电图曲线中各个波都有 一定的高低、宽窄和形状。典型的、模式化的心电图波组包括以下波和波段：P波 （反映心房的兴奋）;QRS波群 （反映心室的兴奋）: T波 （反映心室兴奋后的复原）; P—R间期 （反映心房至心室的传导时间）;Q—T间期（反映心室恢复的时间）:以及ST段、U波等。图中波峰高度代表电变化的强度 (记录纸上每一小格代表0. 1毫伏); 波峰宽度代表电变化持续的时间 (记录纸上每一小格代表0.04秒)。医生通过测量和计算可以推测心脏活动是否正常，做为临床诊断的依据之一。为了全面了解心脏的情况，常把电极置于体表不同的部位，并与心电图机相连，形成不同的电路，称为不同的“导联”。每种导联反映一个特定方位下心脏生物电的图象。因此，不同导联记录的心电图曲线波形亦不同，综合分析，可以做出更准确和全面的判断。当发生心肌梗塞、心包炎、心肌炎、心律失常等情况时，心电图均可表现出异常，如心肌梗塞造成心脏缺血，而导致T波倒置。

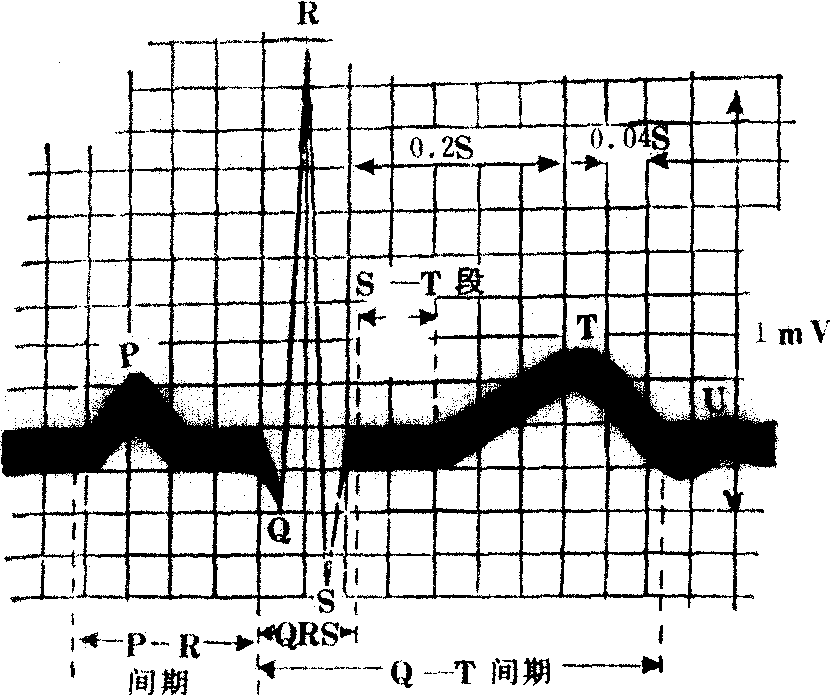

图502 正常人心电模式图

心电图electrocardiogrrm, ECG

用引导电极置于肢体或躯体的一定部位记录出来的心电变化的波形，叫心电图。在每个心动周期中，由窦房结产生的兴奋依次传向心房肌、结间束、房室交界、房室束、左、右束支、浦金野纤维、心肌，此种兴奋传播时所伴随的生物电变化，通过周围组织传到全身，使身体各部在每1心动周期中都发生有规律的电变化。一般1个心动周期中有P、Q、R、S、T 5个波，在不同的导联上各波大小、形状、时间则不一样。心电图反映心脏兴奋的产生、传导和恢复过程中生物电的变化，但不能直接反映心脏的机械舒缩活动和心肌收缩力的改变。心电图在临床用于辅助诊断时间较久，而且意义较大，并在不断发展。

心电图

用仪器描记心脏在机械收缩前发生的一系列电活动的连续曲线。
1.P波，反映心房除极过程电位和时间的变化。
2.QRS波群，反映心室除极过程电位和时间的变化。
3.T波，反映心室复极过程电位的变化。
4.U波，代表心室内传导系统缓慢复极所产生。
5.P—R间期，代表心房开始除极至心室开始除极的时间。
6.Q—T间期，从QRS波群起点到T波终点的时间，反映心室除极与心室复极的总时间。
7.S—T段，即从QRS波群终点到T波起点的线段，反映早期心室复极过程电位和时间的变化。

---

心电图

用引导电极置于肢体或躯体的一定部位记录出来的心电变化的波形。能反映心脏兴奋的产生、传导和恢复过程中的生物电变化，但和心脏的机械舒缩活动无直接关系，一般也不能反映心肌收缩力的改变。

心电图

指心脏活动过程中所产生的生物电，用心电图机从体表特定部位引导出来的电变化线条图。在心动周期中，心脏各部位有规律地兴奋，其兴奋过程所发生的生物电变化的方位、次序、时间等都有一定规律。由于机体组织及体液有传导性，故可在体表一定部位用心电图机引导出心脏各部位电变化的产生、扩布与恢复过程。通过心电图的分析可了解心脏活动情况和诊断疾病，特别对心律异常和心肌梗塞有很大参考价值。正常心电图分为P、Q、R、S、T,5个波。
P波 是心房兴奋时所产生的电变化。P波的起点代表心房兴奋的开始，其波幅（电压）不超过0.25毫伏，波宽（时程）为0.06～0.11秒。
QRS波群 是心室兴奋时所产生的电变化。QRS波紧密相联，开始是向下的Q波，紧接着是一个向上而高尖的R波，最后是向下的S波。正常QRS波群的时程约0.06～0.1秒，R波波幅为0.4～2.4毫伏，Q波一般不超过0.3毫伏。
T波 由心室肌兴奋后的恢复过程所产生，波幅约为0.3毫伏，时程为0.05～0.25秒。

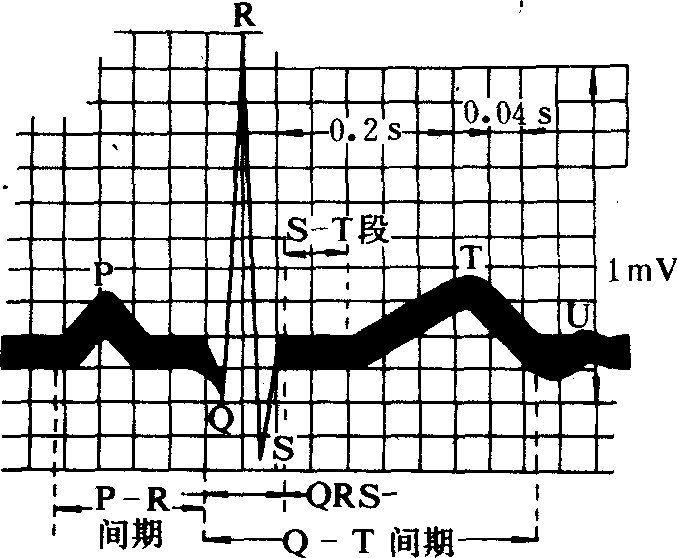

图1-9 正常人心电模式图

心电图各波之间的时程关系也有重要诊断意义。
❶PR间期(或PQ间期) 从P波起点到QRS波群起点之间的时程。它代表窦房结产生的兴奋，终传导系统到达心室，并引起心室兴奋所需要的时间。正常成年人PR间期为0.12～0.2秒。如果PR延长超过0.2秒，可视为房室传导阻滞。
❷OT间期 从QRS波群起点到T波终点的时程。代表心室从开始兴奋到完全恢复所需的时间。一般成人为0.3～0.4秒。心肌肥厚、损伤或缺血时，QT间期延长。
❸ST段 从QRS波群终点到T波起点之间的线段。为心室完全除极而尚未复极所占的时间，此时无电位变化，故正常时与基线平齐。

心电图electrocardiogram

是用机械方法检查心脏激动时心肌生物电活动的图形。正常心电图中依次出现P波、P-R段、QRS波群、ST段、T波和U波。心电图检查对诊断各型心律失常、心肌梗塞、冠脉供血不足、心肌炎、心包炎、房室肥大、药物影响及电解质失调均有价值。并可用于心脏监护。

心电图

心肌细胞兴奋时产生动作电位。在每个心动周期中，窦房结首先兴奋，再依次传向心房和心室肌细胞。心脏各部兴奋时产生的电变化不仅可在心脏内部或心脏表面记录下来，而且还可从身体表面记录下来。于肢体或躯体的一定部位放置引导电极，将其输入到心电图机上，这样记录出心电变化的波形即为心电图。它是检查心脏兴奋的产生、传布和恢复过程是否正常的有用工具，临床上常用以诊断某些心脏疾病。放置引导电极的方式称为导联，常用的导联有标准肢体导联、单极胸导联和加压单极肢体导联等。
各导联描记出的心电图波形基本类似，但有所不同。典型心电图有P、Q、R、S、T五个波。其中P波代表左、右心房兴奋（即去极化过程）时所产生的电位变化，波形小而圆钝，时间一般不超过0.11s，波幅不超过0.25mV;QRS波群代表左、右心室各部兴奋传布过程的电位变化，波群持续的时间代表心室肌兴奋传布所需的时间，一般在0.06～0.10s之间，R波在肢体导联一般有0.6～1.5mV，在胸导联可达2.5mV;T波反映心室复极化过程中的电位变化，此波与心肌的代谢关系较大。T波历时为0.05～0.25s，波幅在胸导联一般不超过1.6mV，在肢体导联不超过0.6mV。在T波之后有时还有一U波，它可能代表一种后电位。从上述可见，心电图仅反映心脏兴奋的扩布和恢复过程，并不反映心肌收缩过程。
除上述各波外，临床上还重视某些波之间的时间间隔，以分析心脏内兴奋的传导过程，常用的有： P-R间期或P-Q间期是从P波起点到QRS波群起点的时间间隔，代表心房开始兴奋到心室开始兴奋所需时间，正常人变异于0.12～0.20s，小儿稍短。P-R间期显著延长，表明房室结或房室束传导阻滞；S-T段是从QRS波群的终点到T波起点的一段，正常时接近于等电位线，向下偏移不超过0.05mV，向上偏移在肢体导联不超过0.1mV. 这段时间反映心室各部分均处于去极化状态，因此无电位差可测出。S-T段偏移在临床心电图诊断中常有重要参考价值。例如，急性心肌梗塞、急性心包炎等常见S-T段上移；而慢性冠脉供血不足、心肌炎等常致S-T段下移； Q-T间期是从QRS波群起点到T波终点，代表心室开始兴奋到全部心室完成复极化所需的时间。正常人心率为每分钟75次，Q-T间期小于0.4s。心率快时Q-T间期缩短，慢时延长。血钙、血钾浓度过低时，Q-T间期延长，过高时则缩短。低温、心肌损害可致Q-T间期延长。

心电图electrocardiogram

心脏在机械收缩之前，首先产生电激动，在激动过程中产生的微弱电流，可经人体组织传至体表，使不同部位产生不同的电位变化，这些电位变化，通过心电图机记录下来，形成动态曲线，即为心电图。也称体表心电图。

心电图

electrocardiogram(ECG)

心电图

electrocardiogram

心电图electrocardiogram

简称ECG。将引导电极置于肢体或躯体的一定部位记录到的心电变化波形。是整个心脏在心动周期中各细胞电活动的综合向量变化。反映了心脏兴奋的产生、传导和恢复过程中的生物电变化，与心脏的机械收缩活动无直接关系。
