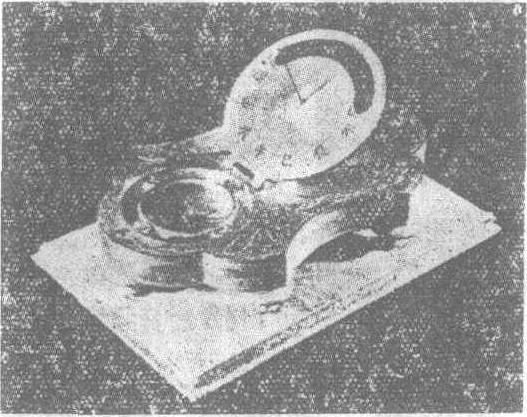

带指南针赤道式日晷

清。底座长15厘米，宽9.5厘米，晷针长3.2厘米，直径0.08厘米，指时盘直径6.7厘米。北京故宫博物院藏。赤道式日晷(见“赤道式日晷”)。指南针是利用磁针测定方向的一种仪器。这是一种便携式赤道日晷，全部用铜制成，底座下部有六个可调节水平的螺钉，底座的一侧放置带晷针的指时圆盘，盘外圆周上刻有时刻线，上注：“子、丑、寅、卯、辰、巳、午、未、申、酉、戌、亥”12时辰。每一时辰再细分为小格，即每一小格相当于15分钟。指时盘与底座面的交角可以调节，以适应用。在指时盘的“卯”“酉”之间一段凹下宽约9毫米的圆弧，其作用是提高测时的精度，特别是在靠近春分和秋分的日子，能观测到针影落在时刻线间的位置。底座的另一侧放置指南针。
