带式运输机belt conveyor

以运输带为工作构件，能连续运动的运输机械。种类有橡胶带运输机、钢带运输机、布带运输机和特殊带运输机等。制材生产中所用的是橡胶带运输机，常用于运输制材成品、半成品和制材剩余物。
带式运输机具有运输速度较快、效率高、连续输送、噪音小和通用性大的特点。其结构见图。

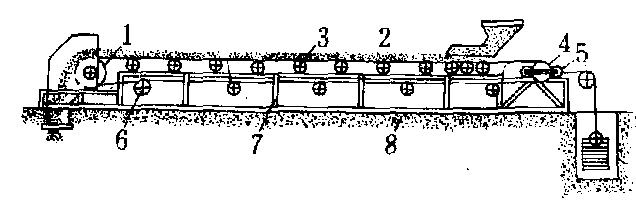

带式运输机结构图
1.驱动辊筒；2.运输带；3.上托辊；4.改向辊筒；
5.张紧装置；6.下托辊；7.机架；8.基础

带式运输机主要部件有运输带、皮带的支持机架、张紧装置、驱动装置等。❶运输带：制材厂常用的是普通橡胶带，其结构由上覆盖胶、芯层（衬垫层）各层帆布及下覆盖胶组成。带的强度取决于衬垫层的强度，一般一层垫布宽度的径向拉断强度为5.60兆帕。
❷带的支持机械（托辊）:运输锯材物料时，采用平形托辊；运输碎散物用槽形托辊；回空边均采用平形托辊。
❸张紧装置：它是对运输带给予必要的张紧力，以便于带式运输机正常工作。常用的有螺杆式和重锤式两种。前者一般是手动的，用扳子或手轮转动螺杆以调节带的张紧力；后者一般由张紧小车、钢丝绳、滑轮及重锤组成的张紧装置，有较大的张紧行程，自动调解并保证一定的张紧力。
❹驱动装置：一般由电动机、减速机和驱动辊筒所组成。
根据生产要求，带式运输机有用于水平运输、倾斜运输、倾斜转水平运输、水平转倾斜运输4种。倾斜运输中当运输大件的锯材时，最大倾斜角为18°左右；运输散状物，最大倾斜角为25°～27°。
