射流泵jet pump

利用工作流体来传递能量和质量的流体输送机械。包括射流器和工作泵。射流器由喷嘴、喉管、扩散管及吸入室等部件组成。工作原理是：有压流体通过喷嘴射出时，由于射流边界层的紊动扩散作用，在喷嘴出口处工作流体与周围被吸流体发生局部的动量交换；这两股流体在喉管内进一步混合，进行能量及质量传递，于是工作流体的速度降低，被吸流体的速度增大，两者的速度在喉管出口处渐趋一致。流体的压力在喷嘴出口处到喉管入口断面是降低的，以后逐步增加，通过扩散管将混合流体的动能转换为压能，压力进一步升高，最后流体经排出管抽送到用户（图）。

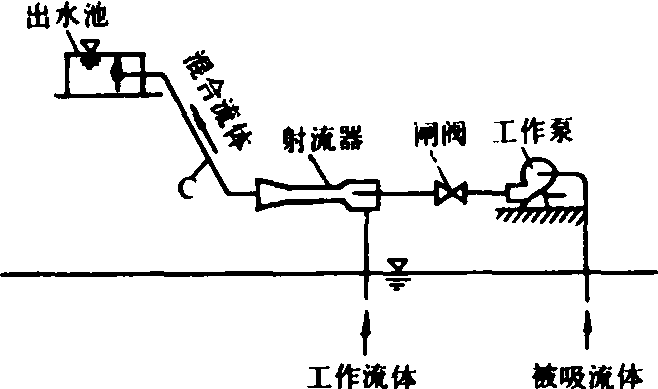

射流泵示意图

1852年，英国的汤普森(D.Thompson)首先使用射流泵作为实验仪器来抽除水和空气。20世纪30年代以来，由于近代流体力学特别是射流理论的发展，为射流泵的研究和发展奠定了基础。目前它已被广泛应用于国民经济各部门。
射流泵装置分为三类：第一类装置是射流器与工作泵并联；第二类装置是射流器与工作泵串并联；第三类装置是两台（或多台）串联的射流泵与工作泵并联。前两类装置用的射流器本身没有运动部件，结构简单，工作可靠，便于综合利用。射流泵的缺点是传能效率稍低。但它的使用方式不同，其效率也不同。如长喉管、多喷嘴和多级射流泵等新结构，以及旋流喷射及脉冲喷射等新原理射流泵，它们的传能效率均有所提高。
在中国，射流泵主要用于提取井水，灌田和供应人畜用水。还可以结合喷灌进行施肥、洒药以及用于排灌水泵的抽真空辅助启动，渠道的清淤，鱼塘增氧，地下水曝气除铁等。

射流泵jet pump

利用高速射流抽气形成真空，使水上提的水力机械。由喷嘴、吸入室、混合管、扩散管等组成。射流泵的工作动力是高压气体或高压液体，只作辅助泵，与离心泵联合工作，用于深井提水、水泵抽真空起动、抽吸污泥等。具有结构简单、工作可靠、适用性广的优点，但有需要高压水（或气体）和效率较低的缺点。

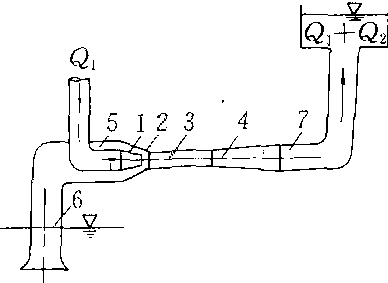

射流泵

1.喷嘴 2.喉管入口 3.喉管 4.扩散管 5.吸入室 6. 吸入管 7. 排出管
