家禽屠宰设备poultry slaughtering equipment

宰杀家禽并进行加工处理的设备。禽肉产品可以加工成满膛（白条）、净膛、半净膛（去肠）和分割肉等。
工艺流程 大型屠宰设备的工艺流程见下页表。
家禽在饲养场装入运禽笼后运抵屠宰厂。大的运禽笼体积约2米³，可容纳肉用仔鸡约240只；小的仅0.15米³，容纳15～18只。装有家禽的运禽笼通过叉车送至吊挂平台，而后由人工从笼中抓取家禽投入屠宰生产线。一条家禽屠宰生产线的生产能力，最好水平是肉用仔鸡10 000只/小时，鸭约5 000只/小时，工人的劳动生产率为400～500只/小时。
生产线设备 包括输送设备、击晕器、热烫机、打毛机、清膛机等。贯穿生产线的输送设备由成型导轨、链环、转角轮、电动机、减速器和驱动轮等组成(图1)。导轨被固定在屠宰间的屋顶下方，可通过伸缩杆改变其总体长度。链环多为Y字形，上端附有一对滚轮，可沿导轨滚动，各链环之间通过绳索而组成输送链。

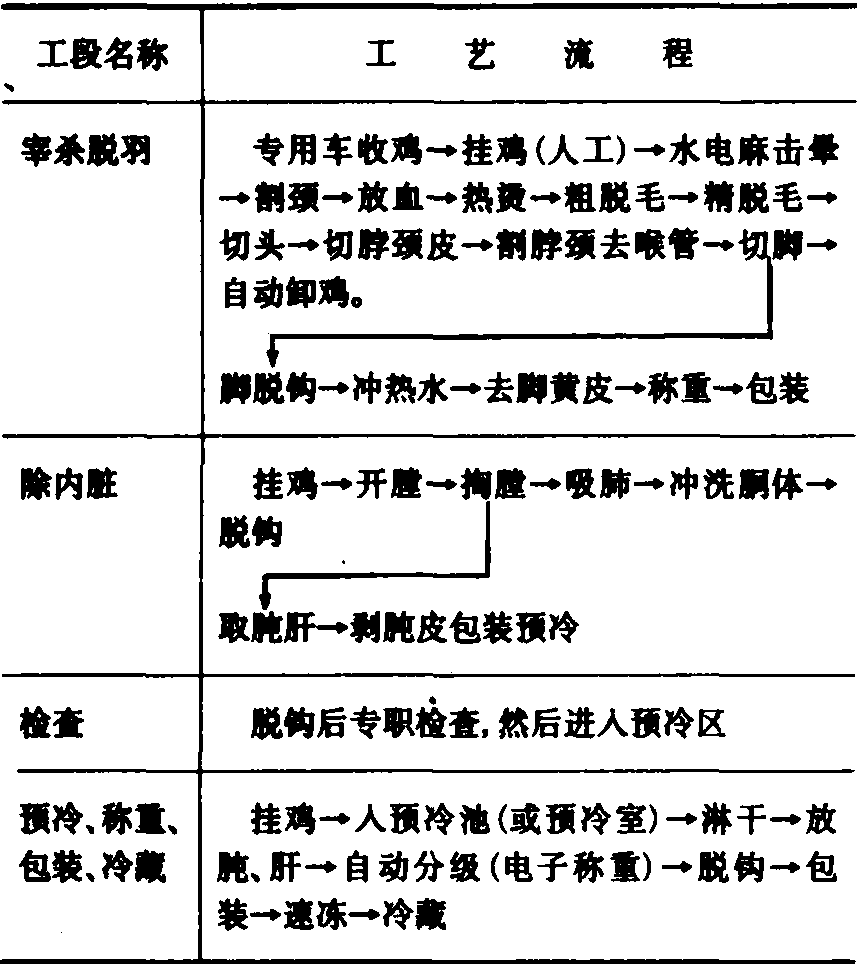

大型家禽屠宰设备工艺流程

挂禽吊钩与链环铰接，按一定间距布置在链环的下方。由人工将家禽双腿倒悬在吊钩上。

图1 家禽屠宰输送装置

1.变速电机与减速器； 2.导轨张紧装置； 3.90°转角轮； 4.180°转角轮； 5.导轨伸缩联接器； 6.频率控制器； 7.速度控制器； 8.速度指示器(家禽数/分); 9.安全装置； 10.控制柜

击晕器 使家禽暂时失去知觉，有利于宰杀和放血。对家禽多是采用电击晕，以低压电流通过禽体，使其瞬时昏迷。目前广泛采用的电击晕器，为低电压水浴式，它有两个电极，其中一个电极为水平导杆，可与挂禽吊钩接触，而另一个电极则是带电的水槽，位于水平导杆的下方。当家禽随吊钩进入电击晕器时，禽首触及水槽，而禽体被水喷淋，于是电流从禽体通过而致其昏迷。电击晕器的电压为40～75伏，电流为2～4安。电极间距可调，以适应不同的禽体；导杆和水槽的工作长度决定于链环的运动速度和家禽类型。家禽被击晕后，鸡约5～6秒，鸭约1.5～2.5秒可恢复知觉。电击晕器可用于肉用仔鸡、鸭、鹅、火鸡、产蛋鸡和种鸡等；用水量为每千克禽体0.025升，功率约0.34千瓦，每小时可击晕9 000只肉用仔鸡。
宰杀器 由水平圆盘切刀和螺旋推送器两部分组成，各有相应的电动机和传动装置。螺旋推送器强制家禽通过宰杀夹道，以便圆盘切刀准确地割破家禽的颈部。螺旋推送器的转速可调，以适应不同的链环速度。宰杀器的生产能力为肉用仔鸡500～10000只/小时，螺旋推送器和圆盘切刀的功率均约0.55千瓦。需要全鸡出售时，则采取手工宰杀方式，即先用尖刀自口腔割断颈静脉和桥状静脉的联合处，而后斜刺延脑，破坏神经中枢，促其早死。
家禽被宰杀后，约2.5秒可将血放尽。位于放血处设有计数器，用以统计被宰杀的家禽数量。
热烫机 为一长水槽，槽内的水可利用低压蒸汽或热水的热交换器进行加热。水沮要求恒定，误差应控制在1～2℃范围，它由电子控温仪自动控制。水温要依家禽的种类和日龄确定，鸡的常用温度为60～65℃。家禽浸烫的时间约1.5分钟。根据对家禽产品的不同要求，家禽入热烫机的方式有二种，一是整体浸入，由热烫机内的螺旋输送器对其翻动并向终端输送和抛出机外；另一种是家禽随链环和吊钩浸入热烫机，进而退出热烫机。浸烫程度对脱羽的效果和质量起决定作用。
打毛机 经浸烫的家禽被立即送入打毛机脱羽。打毛机有指盘式、滚筒式和离心式三种。指盘式打毛机是沿家禽通道两侧布置着若干指盘，指盘由传动装置驱动，盘上有许多橡胶指(图2)。当家禽通过时，在橡胶指的打击和搓擦作用下，家禽羽毛脱落。指盘构成的打毛夹道宽度可调；橡胶指的形状和大小也多种多样，以适应各种家禽的脱羽要求。滚筒式打毛机与指盘式类似，只是以滚筒代替指盘。离心式打毛机一般为非连续生产或半机械化生产。筒壁和筒底由两部组成，筒底可相对筒壁转动，二者内壁都装有很多橡胶指。当筒底转动时，投入圆筒内的家禽，在离心力作用下被甩向筒壁，在橡胶指的相对运动和打击下，羽毛被脱落。

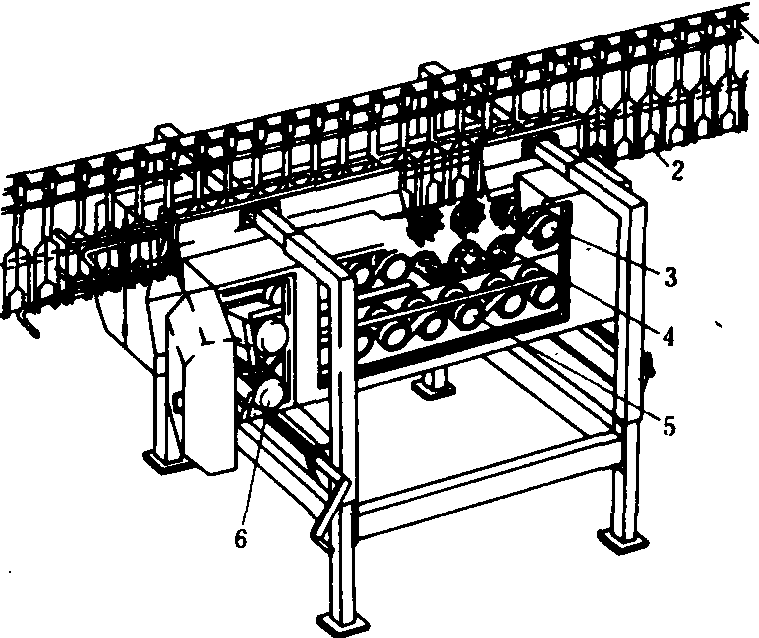

图2 指盘式家禽打毛机

1.导轨和链环； 2.吊钩； 3.驱动转盘； 4.橡胶指； 5.传动带； 6.电机与减速器

被脱羽的家禽可自出禽口排出机外。打毛机在工作时需要用水喷淋，以利脱净。良好的打毛机对于肉用仔鸡的羽毛脱净率可达99%，而对于鸭子则需要在打毛之后，将其浸入加有少量松香的热石蜡中，再取出用水激冷，随之剥掉禽体表面的石蜡，蜡除去鸭体上的小绒毛，剥蜡作业也可用打毛机进行。
清膛机 有开式清膛和闭式清膛二种。开式清膛是利用圆盘刀或尖刀将禽胸切开，而后由人工摘除内脏。闭式清膛如荷兰斯托克公司的清膛机，能自动地将家禽定位，切削肛门，吸出并切除内脏，等等，最后还能从内部将禽体冲洗干净，所有作业都自动进行。肉用仔鸡清膛能力为4 000～6 000只/小时。
除了上述作业机械外，还有内脏（可食部分）加工设备，如砂囊处理机、拔气管去头机、去骨机、切爪机、分割机、计量器和包装机等。屠宰加工厂还备有一套废弃物收集系统，位于屠宰加工设备的下方，由气流将禽头、气管、禽爪、肺、肠等输送并集中于杂物收集箱，以便进一步提取脂肪和动物蛋白。
