太阳能热水器solar water heater

利用太阳辐射将水加热、贮存并送至用户的装置，又称太阳能热水系统。
热水器由集热器、贮水箱及冷、热水管组成。集热器是吸收太阳辐射并向热媒传递热量的部件。按集热方式分为平板型及聚光型；按构造分为真空管式、热管式及蜂窝式。太阳能热水器属低温范围，集热器多为平板型，向阳面设透明盖板，背后衬垫隔热材料(图1)，涂黑表面吸收通过透明盖板的太阳辐射，温度升高，并将流道中的水加热。

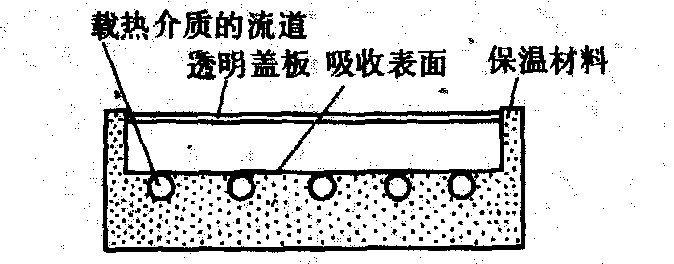

图1 平板型集热器构造示意

太阳能热水器按水流动方式分为循环式、直流式及整体式。循环式又分为自然循环式及强制循环式。图2是自然循环式的一种，集热器吸收太阳辐射，水温高于贮水箱中水温，二者间密度差形成热虹吸压头而对流循环。自然循环式结构简单，运行可靠，贮水箱底需高于集热器顶0.3～0.5米。在室外需保温，且需考虑建筑布置及屋顶荷重等问题。强制循环式靠泵使水在集热器和贮水箱间循环，当集热器出口水温大于贮水箱一定温度时，由系统自动控制装置启动水泵运行。

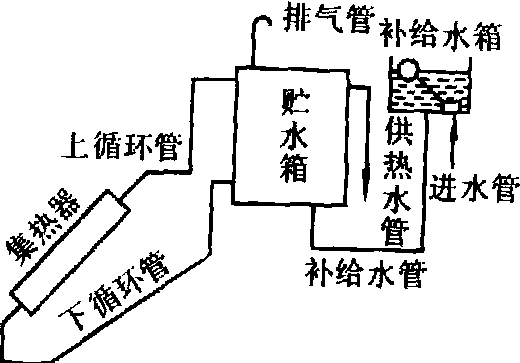

图2 自然循环式热水系统

直流式分为定温放水型及热虹吸型。图3中集热器出口装有按热水要求调整好温度值的电接点温度计，它通过控制器操纵电动变流量阀开、闭或改变流量，使出口水温始终保持在设定值。图4中补水箱水位与集热器出口上升管最高位置一致。集热器吸收太阳辐射、水温升高，形成热虹吸压头，热水经上升管流入贮水箱，冷水自动经下降管补入。

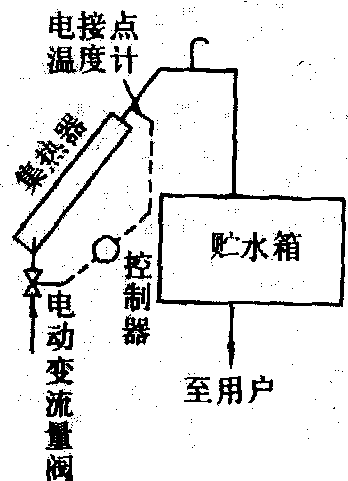

图3 定温放水型直流式热水系统

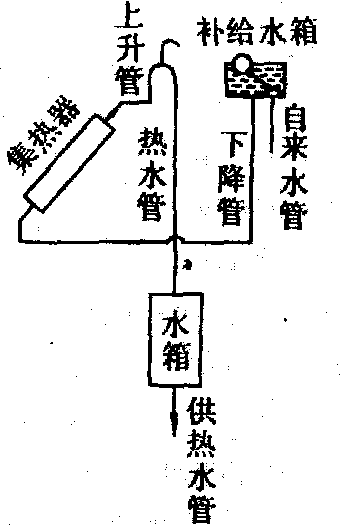

图4 热虹吸型直流式热水系统

整体式或称闷晒式(图5)是将集热器和贮水箱合一，水在容器内不流动。太阳辐射加热整个容器之水，傍晚即可使用。这种装置结构简单，体积小并且成本低廉，适于家庭使用。

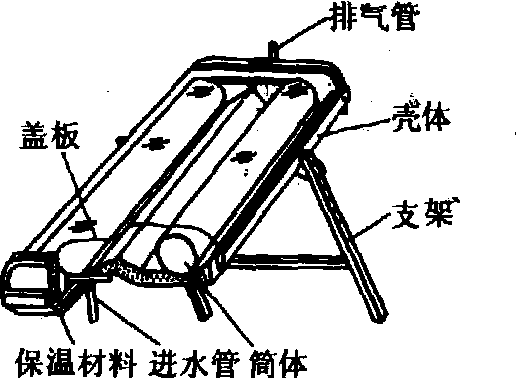

图5 双筒整体式热水器

设计太阳能热水系统时，考虑集热器每天每平方米可供热水量(水温为45～50℃)约为100升，故大型系统集热器应采用并、串联阵列，以保持流量均匀分配。贮水箱保温层厚度以20～50厘米为宜。集热器倾角可近似等于当地纬度，结冰季节夜间要将集热器放空或采用防冻介质的复合回路系统，以免集热器冻裂。
热效率是衡量集热器热性能的主要指标。任何集热器在一定的稳定条件下，单位时间内获得太阳能最多，热损失最小，则热效率最高。集热器的瞬时热效率通常用下式表示：

式中 η为集热器的瞬时热效率(%);F_R为热转移系数；τ为盖板的透过率(%);α为吸热板的吸收率；U_L为集热器的热损系数(瓦/米²·℃)；T_i为进水温度(℃);T_a为大气温度(℃);I为太阳辐射强度(瓦/米²);R为集热器相对于地面的几何系数。
F_R是和集热器采用材料的性能、结构以及水的传热有关的一系数。盖板多采用透明度高的玻璃或塑料板。(τα)愈大，吸收的能量也愈多，为增大α值，常采用特殊的选择性涂料。为减少热量损失，集热器的四周和底部通常采用一定厚度的绝热材料加以保温，如矿渣棉、玻璃棉、珍珠岩、锯末、聚苯乙烯等。太阳辐射强度以垂直于地面的值为准。
公式中的F_R、τ、α、和U_L近似常数，而I、T_i和T_α则是变化的，因而上式可用近似直线表示，称为集热性的特性曲线。图6是5种不同结构热水器的特性曲线。曲线1是一种无盖面的集热器，斜率很大，仅适用于夏季，尤其适合加热游泳池水。曲线2是有一层玻璃盖面，吸热板采用一般黑漆的集热器，它适合在5～10月间生活用热水。曲线3是有一层玻璃盖面，吸热板采用选择性涂料的集热器，适合于生活用热水，但时间可更长一些。曲线4是有二层玻璃盖面，吸热板采用选择性涂料的集热器，它适用于寒冷地区。曲线5是一种真空管集热器，在冬季也能使用。

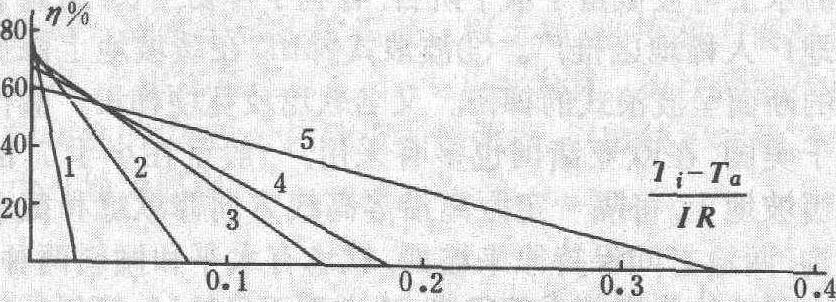

图6 各类集热器的特性曲线

集热器特性曲线是由各集热器类型结构所决定的，因而和成本费有关。所需热水器则可根据用途和集热器特性曲线加以选用。

太阳能热水器solar water heater

利用太阳能将水加热的一种装置。常被用来为家庭、机关、工农业生产提供低温热水，一般温度可达60～70℃。按其系统中水的流动情况，可分为循环式热水器、直流式热水器和闷晒式热水器。循环式热水器又可分为自然循环式和强迫循环式两种：自然循环式热水器中的水是靠温差产生的压差进行循环，因此结构简单，适用于小型太阳能热水系统；强迫循环式热水器适用于大型供热系统，由太阳能集热器、蓄水箱、水泵、控温器与管道等组成。直流式太阳能热水器由太阳能集热器、蓄热水箱、补给水箱（用自来水可以代替）和管道等组成；补给水箱的水位由浮球阀控制，使水位与集热器出口热水管的最高位置处于同一水平，当集热器中水温升高时，系统中形成热虹吸压头，使热水流入蓄热水箱，同时，补给水箱中的冷水进入集热器。闷晒式热水器的结构特点是集热器与蓄水箱合为一体，实际上是一个表面涂黑、四周保温性能较好的贮水容器。

太阳能热水器

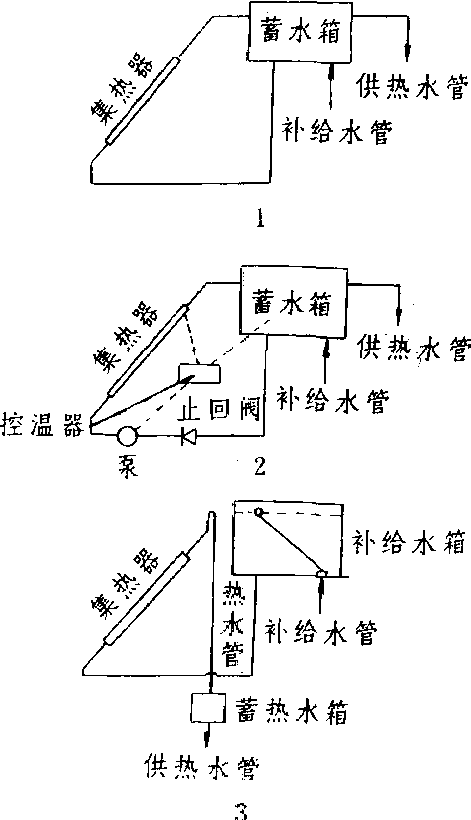

1.自然循环式 2. 强制循环式 3.直流式
