一般文化用纸的打浆

---

对于一般文化用纸的纸料的打浆要求不高，一般属于半游离半粘状打浆，可以采用不同的打浆设备进行打浆。

1．书写纸

书写纸主要供书写用，以及作为笔记本纸、帐薄纸、表格纸等用。书写纸分特号、一号、二号、三号和四号等五种，定量分为45g／m²、50g／m²、60g／m²、70g／m²和80g／m²等。

(1)质量要求

❶ 平滑度要求高，为25～30s，两面平滑度差要求不大于30%。

❷ 要求组织均匀、纸面平整、光滑细腻。

❸ 书写纸要严格控制施胶度，以防止用钢笔书写时洇水。

❹ 白度要求特号为85%，一号为80%。

❺ 要有一定的不透明度。

❻ 要有一定的物理强度。

(2)原料

特号、一号书写纸的要求较高，一般是用漂白化学木浆和漂白棉浆来抄造，也有用漂白木浆和漂白草浆抄造的。其它几号书写纸都可配用相当数量的漂白草浆。

书写纸的辅料多添加松香胶、硫酸铝和滑石粉等。

(3)打浆要求

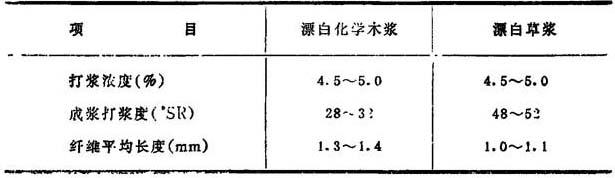

可使用各种打浆设备进行打浆。一般认为，书写纸纸浆的打浆方式是半游离半粘状打浆。根据书写纸的要求应有一定的物理强度和纸面平滑细腻等，打浆应使纤维具有一定的细纤维化，但也应进行适当的切短。例如，对于使用漂白化学木浆和漂白草浆生产特号书写纸时，其漂白化学木浆的打浆可采用较高浓度和重落刀的方式，以便在保证纤维一定的细纤维化的同时，对纤维进行适当切短，而对于漂白草浆的打浆则采用轻刀疏解的方法以保证纤维的平均长度。

(4)打浆实例

1)实例一：

用漂白亚硫酸盐木浆与漂白稻草浆各50%，生产三号书写纸(60g／m²)。

采用100型圆柱磨浆机4台，用石刀分别打浆，其打浆条件和成浆质量如表10—1—102所示。

表10—1—102

2)实例二：

用漂白针叶木浆35%、漂白阔叶木浆40%、漂白苇浆25%抄造定量为65g／m²的螺纹书写纸。

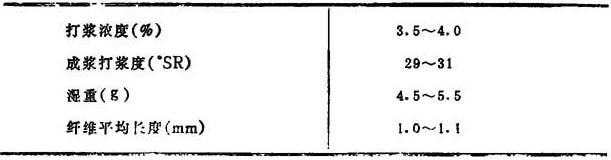

打浆方法是先用水力碎浆机将几种浆混合进行疏解，这种混合浆随后通过3台50型的石刀圆柱磨浆机进行打浆，此后再经过一台Φ450盘磨机打至成浆。打浆条件和成浆质量如表10—1—103所示。

表10—1—103

螺纹书写纸添加的辅料为松香胶、硫酸铝和荧光增白剂。如生产淡黄色的螺纹书写纸还需添加一定量的直接黄和碱性橙等染料。

2．凸版印刷纸

凸版印刷纸主要是供凸版印刷机印刷书籍、杂志等。凸版印刷纸分为一号和二号两种，定量为52g／m²和60g／m²，后者较少。

(1)质量要求

❶ 应具有良好的吸墨性能，这是由于油墨印刷到纸面上以后，在印刷反面或折叠时，由于油墨尚未完全固著，就会出现字迹模糊不清或反面粘脏等现象。

❷ 要有适当的平滑度，尤其是正反面平滑度差要小一些，以使印刷后两面字迹清晰程度接近。

❸ 应具有较好的松软性和弹性以及良好的不透明度。

❹ 要求纸面强度好，即掉毛掉粉少，以延长印刷过程中洗刷印版的周期，减轻印刷工人的劳动强度，同时也保证印迹清晰一致。

❺ 卷筒纸要求裂断长较高为2400m，以保证轮转高速印刷过程中正常运转。

❻ 凸版印刷纸的白度要求为60～65%(蓝光法)。

(2)原料

凸版印刷纸的浆料配比的变动较大，我国是以漂白草浆特别是漂白亚硫酸盐苇浆或漂白硫酸盐苇浆为主，后者一般掺用一定量的磨木浆。也有用100%漂白或半漂化学木浆为主，掺用部分磨木浆或漂白草浆抄制一号凸版纸。也有用100%漂白草浆(例如，麦草浆、稻草浆或蔗渣浆等)，或以漂白草浆为主，掺用部分化学木浆、龙须草浆或破布浆抄制二号凸版纸。

为提高凸版印刷纸的吸墨性能和不透明度，填料加用量一般为10～25%。凸版纸要求轻施胶，通常使用松香胶进行施胶。

(3)打浆要求

凸版印刷纸为普通的印刷纸，对打浆的要求不高，一般认为属于半游离状打浆，成浆打浆度通常以控制在2～40°SR的范围内为宜。

在利用草类浆生产凸版纸时，需注意到草类浆的纤维较短，纤维细胞壁较厚，杂细胞多，半纤维素含量高等特点，如果不进行适当处理，抄成的纸张就会有紧度大，透明度高、印刷性能差、脆性大等缺点，并且浆料的滤水较困难。因此要求在制浆过程中加强对浆料的洗选和净化，尽可能除去草类浆中的杂细胞和细小纤维，合理的控制浆料的硬度和化学组成。

用全草浆生产凸版印刷纸时，打浆要采用尽量疏解的方式，避免纤维的切短，并要注意到草浆的打浆度很容易提高的特点，为此打浆时间不可过长，否则浆料过粘，抄造时滤水困难。凸版印刷纸的浆料的打浆可采用各种型式的打浆设备。

(4)打浆实例

1)实例一：

用100%亚硫酸盐苇浆生产52g／m²的凸版印刷纸，所用的打浆设备为Φ1250石质盘磨机，浆料仅一次通过盘磨机就打至成浆。

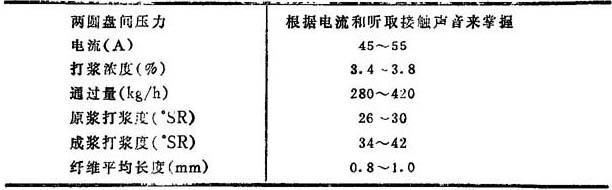

打浆的工艺条件如表10—1—104所示。

表10—1—104

2)实例二：

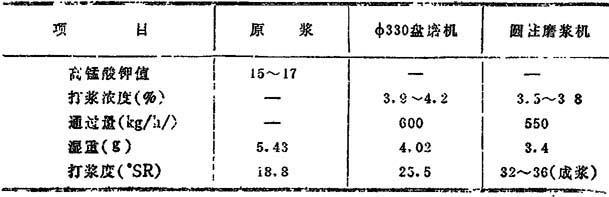

用100%蔗渣浆生产52g／m²的凸版印刷纸，所用打浆设备为串联两台Φ330盘磨机并串联两台50型圆柱磨浆机(转子和底刀均为玄武岩)打至成浆。打浆的工艺条件如表10—1—105所示。

表10—1—105

3)实例三：

用60%硫酸盐苇浆、15%硫酸盐木浆、25%磨木浆生产52g／m²的一号凸版印刷纸。

对于硫酸盐苇浆的打浆设备选用Φ450盘磨机，对于硫酸盐木浆的打浆设备选用高速锥形磨浆机，而磨木浆不打浆。

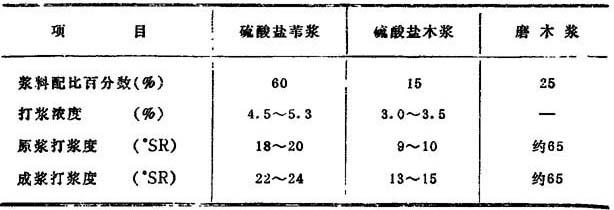

打浆工艺条件如表10—1—106所示。

表10—1—106

3．有光纸

有光纸为单面光纸，定量18～40g／m²，常用的为32g／m²，供一般书写办公用，也有的作为包装用。另有彩色有光纸，供标语、彩旗、迷信用纸等用。

(1)质量要求

❶ 要求有一定的物理强度。

❷ 纤维组织应紧密均匀，厚薄一致。

❸ 纸面应细腻平整，不许有砂眼、折子等，以利于书写。

❹ 要求轻施胶，施胶度为0．25mm。

❺ 对不透明度要求不高。

(2)原料

有光纸一般用100%化学草浆，如苇浆、稻麦草浆、蔗渣浆等抄成，对于薄型有光纸(18～22g／m²)可配比部分化学木浆或棉浆。

有光纸采用松香胶进行施胶，加填多用滑石粉。

(3)打浆要求

用100%化学草浆抄造有光纸，根据产品质量要求，其打浆的要求不高，打浆方式可为半游离状打浆。打浆时应采用尽量疏解纤维的方法，而避免纤维的过度切短。对于薄型有光纸中配用的化学木浆或棉浆，其打浆可采用粘状打浆的方法，打浆度可控制在60°SR左右。

有光纸的浆料打浆可采用各种型式的打浆设备。

(4)打浆实例

用100%亚硫酸盐苇浆生产32g／m²的有光纸，所用的打浆设备为Φ1250石质盘磨机，浆料仅一次通过盘磨机就打至成浆。

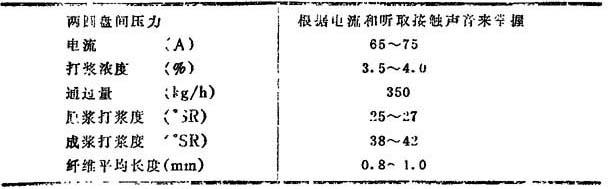

打浆的工艺条件如表10—1—107所示。

表10—1—107

4．打字纸

打字纸是供打字、复写、信笺等用，是一种薄型高级纸张，定量为24～30g／m²。

(1)质量要求

❶ 打字纸要求强度大而富有弹性，使在打字时不致穿洞，复写时不致被笔尖划破。

❷ 纸面要细腻平整，纤维组织要紧密均匀，两面要光滑。

❸ 打字纸的白度要求较高，特号85%以上，二号68%以上。

❹ 除生产白色打字纸以外，也可生产带淡颜色的彩色打字纸。

(2)原料

打字纸一般用漂白化学木浆、漂白棉浆等抄造，也可掺用部分龙须草浆、获苇浆、麦草浆和芒秆浆等。

(3)打浆要求

对于打字纸的打浆，要使木浆和棉浆或其它浆料的纤维具有一定的细纤维化程度，以提高纤维的结合力，增加纸页的强度，司时有利于提高填料留著率。为此一般认为，打字纸的浆料的打浆应采取近于粘状打浆的方式，成浆打浆度一般在50～75°SR的范围内。但是，浆料也不应打得过粘，而要进行适当的切断以达到所要求的纤维组织紧密均匀，纸面细腻平整，平滑度较高等性质。

打字纸的打浆可采用打浆机或其它打浆设备来完成。

(4)打浆实例

1)实例一：

用65%漂白亚硫酸盐木浆和35%漂白龙须草浆生产定量先28g／m²的一号打字纸。

木浆和龙须草浆分别进行打浆。漂白亚硫酸盐木浆先在伏特式打浆机中打至纤维平均长度为1．54mm，然后再通过四台圆柱磨浆机(前三台为钢刀，后一台为石刀)打至成浆。龙须草浆也经过四台圆柱磨浆机进行打浆。

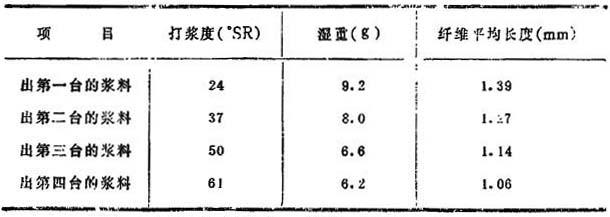

漂白亚硫酸盐木浆经过四台圆柱磨浆机的打浆情况如表10—1—108所示。

表10—1—108

龙须草浆经四台圆柱磨浆机后的成浆打浆度为64～68°SR，湿重为6．5～7．5g，纤维平均长度为1．1mm。

2)实例二：

用55%漂白芒秆浆和45%漂白木浆抄造定量为30g／m²的打字纸。

选用伏特式打浆机(容积为5m³，飞刀和底刀均为钢刀)对芒秆浆和木浆分别打浆。打浆方式采取分段落刀，由轻刀至重刀，而木浆先采用荷兰式打浆机进行预打浆。

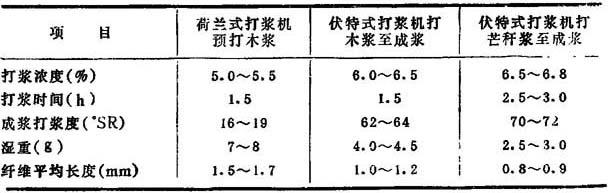

打浆工艺条件和成浆质量如表10—1—109所示。

表10—1—109

5．字典纸

字典纸是薄型高级印刷用纸，供印刷字典、袖珍手册、工具书、经典著作等用，在国外也称圣经纸(Bible paper)。

字典纸的定量分为25～40g／m²等多种。

(1)质量要求

❶ 字典纸为薄型纸两面印刷，要求不透明度高，印刷后不透印、不透影。

❷ 字典纸的平滑度要求高，两面平滑度差要小。

❸ 要求印刷时吸收油墨性能良好。

❹ 纤维组织应紧密均匀，厚薄一致，纸面平整细腻，有一定的紧度。

❺ 要有一定的物理强度，并要求有一定的挺度，要防止彼此粘张，以易于阅读时翻页。

❻ 要求有防老化性能，即一般用α—纤维素含量较高的纸浆来抄造。

其他如施胶度、白度和掉毛掉粉等指标均有一定的要求。

(2)原料

字典纸可单独用漂白硫酸盐木浆或用漂白亚硫酸盐木浆来抄造，也可用约50%的漂白棉浆和约50%的漂白木浆来生产，个别情况也有掺用少量漂白草浆或漂白麻浆的。

生产字典纸，使用的施胶剂可为松香胶和硫酸铝，另可添加一定量的羧甲基纤维素。为了提高打字纸的不透明度，使用的填料应是碳酸钙和二氧化钛，以增加复盖能力。

(3)打浆要求

对于较薄的字典纸的浆料的打浆要使木浆和棉浆的纤维具有一定的细纤维化，以提高纤维的结合力，增加成纸的强度，同时有利于提高填料留著率。一般认为，字典纸的打浆应采取近于粘状打浆的方式，但纸料也不应打得过粘，而要进行适当切断，以达到所要求的纤维组织紧密均匀、纸面细腻平整、平滑度较高等性质。

字典纸的打浆可用打浆机或其它打浆设备进行。如用打浆机进行打浆，打浆过程是在浆料充分疏解的情况下进行逐步下刀，由轻而重，最终达到实际的要求。

(4)打浆实例

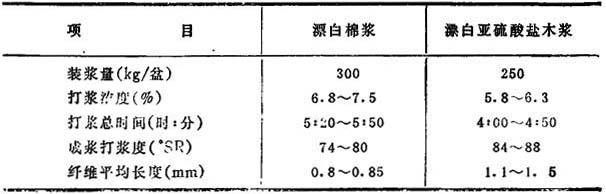

以60%漂白棉浆和40%漂白业硫酸盐木浆配合生产定量为28g／m²的字典纸。选用华格纳式打浆机(容积为5m³，飞刀和底刀均为石刀)对棉浆和木浆进行分别打浆。打浆方式采取分段落刀，由轻刀至重刀。打浆工艺条件(不包括半浆的打浆)如表10—1—110所示。

表10—1—110

6．新闻纸

新闻纸的定量为约51g／m²，分一号和二号两种。新闻纸有卷筒纸和平板纸。

(1)质量要求

❶ 应具有较好的印刷性能，如纸质松软、不透明度高、吸墨性能好等，在高速轮转印刷机上印刷，油墨能很快吸干，不致发生字迹模糊现象。

❷ 纵向拉力要高，卷筒纸纵向裂断长要求在2500～2700m以上。

❸ 要求纸面平滑，掉毛情况少。

❹ 白度要求不低于50%(蓝光法)。

(2)原料

新闻纸主要是用磨木浆(配比70～90%)抄造，并配用少量化学木浆，其目的是为了提高纸页的湿强度和干强度，以适应在高速造纸机上的抄造以及在高速轮转印刷机上的应用。

(3)打浆

新闻纸所用的磨木浆是经过磨木机或盘磨机成浆，纤维已经被分散、磨碎，大部分纤维的平均长度在0．5～1．0mm，但纤维结合力很低，而成浆打浆度已很高，对于抄纸不需要再经打浆。

为了提高纤维结合力，增加长纤维比例而配比的部分化学木浆，则需经打浆处理，但只要求作轻微切短和疏解，成浆的打浆度达25～30°SR即可。

卷筒新闻纸大多不施胶，平板新闻纸可以考虑适当施胶，以适应在其它方面使用的需要。新闻纸的加填量较少，一般为5～8%。新闻纸的浆料可添加适当的硫酸铝以调节浆料上网的pH值，并添加少量蓝色染料(湖蓝或品蓝)起显白作用。
