一般复写纸

---

1．概述

复写纸是一种力感应转印材料，系在一种特制又韧又薄的复写原纸表面上涂布转移著色层加工而成。可供手写或打字复印一式多份的文件报表之用，目前还大量用做电子计算机外围系统的打印输出装置，打印一式多份的副本，使用方便，用途十分广泛。

最初的复写纸是利用甘油和松香烟碳黑涂于韧性薄纸上而成，后来在配料中加入了各种蜡类，使复写纸的质量得到了明显的提高。由于复写纸原料中采用了碳黑，因此国外一般称复写纸为碳纸(Carbon Paper)。

近年来，随著科技的发展，复写纸在质量和品种上也得到了提高和发展。当前在国外市场上，出现了塑料薄膜复写纸(Plastic Carbon Paper)，它是以塑料薄膜为基材，转印著色层是非蜡型高分子聚合物，将色料和软化剂混合在其中，形成一种海绵状的薄层结构，通过力感应作用，使海绵状薄层结构内的著色油墨转移到被复写的纸上，形成清晰的印迹。

2．复写纸的种类

目前，复写纸的种类多样，难于作统一的分类。而从油墨组成来分，可以分成蜡类和非蜡类(合成树脂型)两种。由用途分类可以分成以下几种。

1)打字机用复写纸

优质的打字机用复写纸有复写5～8页，或者复写15页的几种品种，用黑、绿、红、褐等各种油墨，涂布于白色或青色的原纸上而成。

2)笔用复写纸

每页复写纸能复写3～4页，用圆珠笔每页能复写4～6页。用笔压复写的复写纸有染料型(油溶性)和颜料型两种，后者的保存性比较好。

3)一次性(one time)复写纸

这是一种能复写多张，用一次之后即丢弃的复写纸，原纸薄，强度好。是能廉价使用的复写纸，油墨层多涂于纸的表面。

4)背层涂碳复写纸

这种复写纸是在上页纸的背面，进行全部或局部涂布或印刷碳黑油墨，定量约40g／m2，由于复写压力，使上页纸背面的油墨附于下页纸上面。主要用做复写传票。背面局部涂碳复写纸技术日本最为发达及使用广泛。

这种复写纸所要求的特性：
❶ 薄页纸的挺度要好；
❷ 无针孔眼；
❸ 复写油墨层易于剥离；
❹ 用铅笔书写不破裂；
❺ 有效地施胶用钢笔书写时不渗透；
❻ 盖印章时不产生透印；
❼ 能复写5页以上；
❽ 纸的质地良好；
❾ 纸的质地不透明。

5)局部涂碳(Spot Carbon paper)复写纸

在需要复写的部位局部印刷有油墨层的复写纸，也是背面涂碳的一种，主要用于办公发票之类，是底层涂碳的一种。这种复写纸在日本发展得特别快，必须以优质的油墨进行印刷。复写纸种类见表6-22。

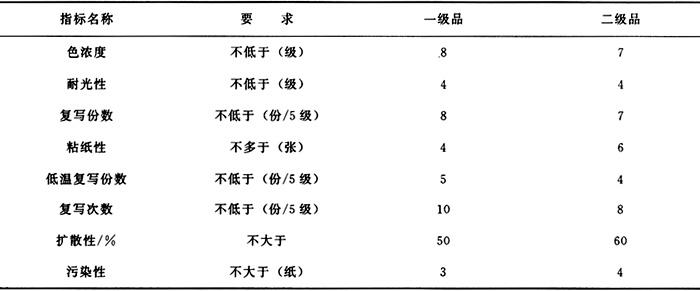

表6-22 国外复写纸的种类

关于复写纸质量的检验方法，按日本工业标准JIS规定摘述如下：

1)污染测试：

在表面平滑、面积为40mm²(厚2mm)的两块玻璃板中间，夹有10张40mm²的复写用纸，在其中间插入1张25mm²的测试纸样，在玻璃板中心上压有500g的荷重，于温度(40±2)℃、相对湿度40%～85%条件下置放1h，复写用纸不产生污染即算合格。

2)复写份数测试

(1)英文打字复写纸：测试是采用elite字母尺寸的英文打字机进行测试，按表6-22的1号单面英文打字复写纸：用1号打印复写原纸(34～40μm)8页和打字复写纸7页；2号单面英文打字复写纸：用2号复写原纸(55～61μm)4页和打字复写纸3页交替重叠卷装于打字机上。用DXAtearowh1234567890键打字5行，将最后一页的打印复写原纸上的打印字迹与样本比较，具有相同鲜明度以上的情况为合格品。

(2)日文打字复写纸：测试是采用4号明体活字式的日文打字机进行。按表6-223号单面日文打字复写纸，用3号打印复写原纸(18～25μm)11页和打字复写纸6页交替重叠卷于打字机上，用日本工业标准JIS的各种字体打印5行，将最后一页的打印复写纸上的打印字迹与样本比较，具有相同鲜明度以上的情况为合格品。

(3)笔写复写纸：测试是在表面平滑的玻璃板上进行。按表6-225号笔写复写纸，用5号笔写复写原纸(18～25μm)和试样6页；6号笔写复写纸，用6号笔写复写原纸(18～25μm)和试样3页交替重叠，上面垫有300号赛珞玢，用刻蜡版铁笔按JIS规格书写各种字体5行，将最后一页书写字体与样本比较，具有同等鲜明度以上的情况为合格品。

3)耐久性次数测试

(1)英文打字复写纸：测试是采用elite字母尺寸的英文打字机上进行测试。1号复写用纸(34～40μm)，试样大小为5cm×8cm，能承受耐久力用的厚纸(66．2g／m²)三者顺序重叠卷于打字机上，在原纸上按clxAtearowh1234567890键顺序打印5行，再更换最下层的复写用纸，在试样的同一地方用同一字键打字，反复打印相同的规定次数，将最后一张复写用纸的打字字迹与样本比较，具有同等鲜明度以上的字迹符合规定次数的为合格品。

(2)日本打字复写纸：测试采用4号明体活字式的日文打字机进行。测试程序与测试英文打字复写纸一样，用日本工业标准JIS的各种字体打字，用和英文打字相同的方法判断。

(3)笔写复写纸：在表面平滑的玻璃板(4cm×14cm)上，用1张3号复写原纸(18～25μm)和试样(4cm×14cm)及300号赛珞玢顺序重叠，以刻蜡版的铁笔按日本工业规格JIS书写，然后更换复写原纸，在试样的同一地方用同一字体书写，反复书写相同的规定次数，将最后一张复写用纸字迹与样本比较，具有同等鲜明度以上的字迹为合格品。

4)检验

复写纸的检验项目，可以抽样检验污染试验、复写页数试验、耐久次数试验及外观目测试验等项目。

【参考文献】：

(1) 纸パ技协誌5(12)15(1962)

(2) 纸パ技协誌11(4)34(1983)

(3) 化学と工业33．(2)123(1980)

(4) 原崎勇次コッテング方式P．7～9(慎书店昭和54年)

(5) 山户升画像电子学会志，Vol．4．no．4(1975)

(6) 桥本诚一日经1982(305)125′147

(7) 纸パ技协誌(98)，35(11)，1～6

(8) 纸パ技协誌1991年临时增刊

(9) USP3，387，993；3，442，654；3，634，253
