大中型喷灌机large and medium-duty sprinkler

由动力机、水泵、管道、喷头、行走机构、控制系统以一定形式组合起来的宽幅式喷灌机具。配套动力11～40千瓦为中型喷灌机，40千瓦以上的为大型喷灌机。大中型喷灌机单台机组控制喷灌面积较大，机械化和自动化程度较高，适用于大面积农田、草场和劳力紧张地区。
双臂不转式喷灌机 苏联ддA—100M型双臂不转式喷灌机是把110米带低压喷头的三角形桁架配置在履带拖拉机上。固定在拖拉机上的水泵提供200千帕的压力水，沿灌溉明渠进行喷洒作业。喷洒幅宽为120米，生产效率为0.6公顷/小时。在非灌溉季节，拆掉桁架和水泵后，拖拉机可进行其它田间作业。
双臂旋转式喷灌机 60年代初，法国劳洛(Laureau)公司首先制成L110型双臂旋转式喷灌机，把46米的拱形悬臂支承在自走车上，垂直供水管下端用软管接到供水栓上，水压为500千帕。它的一个臂上安装喷雾喷头湿润内圆，另一个臂上安装喷枪湿润外圆，并利用反冲原理使其双臂绕支承轴（即供水管）旋转。这种喷灌机定点喷洒，间歇移动或利用绞盘钢索牵引机构使其边走边喷，湿润幅宽为110米，生产效率为0.94公顷/小时。
滚轮式喷灌机 又称滚移式喷灌机。苏联ДКЩ—64—800型滚轮式喷灌机(图1)，有两个独立的喷水翼，采用直径130毫米的铝管，用法兰盘刚性联接，再用64个行走轮支承。轮子直径为1.8米，间距12.6米，输水管道作为轮轴，其上装有喷头和溢水阀。每翼中部各装有一个小驱动车，靠3千瓦汽油机通过变速箱等传动机构带动小车轮子转动。作业时，每翼必须垂直于供水管道的轴线，对准水栓，水源接通后进行定点喷洒。

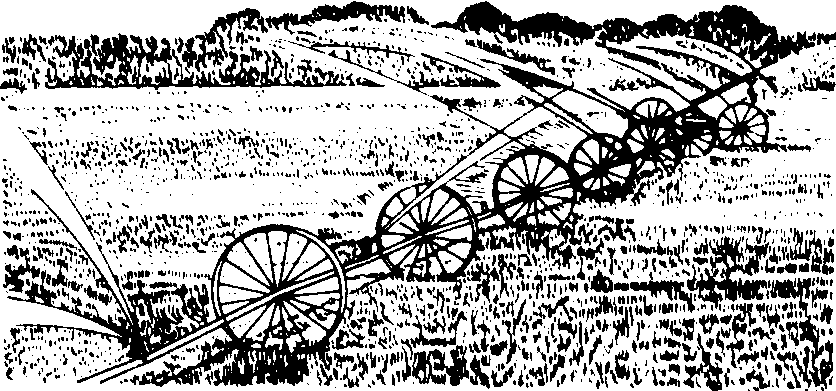

图1 滚轮式喷灌机

端拖式喷灌机 由十几根外径100毫米铝管联接成的400多米长的喷洒管道，利用许多滑橇和轮架支承，每隔12～18米装有竖管、喷头和溢水阀。实行定点喷洒，由拖拉机牵引变换作业地块。
中心支轴式喷灌机 也称圆形喷灌机或时针式喷灌机。1952年美国富兰克·佐巴奇(Frank Zybach)首先获得发明水动圆形喷灌机的专利权。它由中心支座、塔架车、喷洒桁架，未端悬臂和电控同步系统等部分组成。几跨装有喷头的桁架支承在若干个塔架车上，用挠性接头联接，以适应坡地作业。在每个塔架车上又配有水动装置或0.75～1.1千瓦电动机作为行走动力，并配有专用电控同步系统进行同步运行控制，绕着中心支轴旋转，从而实现喷洒支管连续自移喷洒作业，湿润一个圆形面积。世界上最大的圆形喷灌机长803米，转一周能浇灌212公顷土地。中国生产的DYP—415型电动圆形喷灌机长415米，喷水量为220米³/小时，进水压力500千帕，转一周能浇灌土地62公顷，同时还能喷洒化肥和农药。一般喷洒均匀度为85～90%。圆形喷灌机的缺点是，方形地块的四角有漏喷区。为了改善这种状况，常用安装角喷装置或用中小型喷灌机进行补喷。
平移式喷灌机 借助于电动圆形喷灌机的基本结构和电控同步系统，以保持塔架之间的良好对直而平行移动(图2)。1980年出现于美国，它的平移导向系统有两种方法：❶用塔架车上的导向天线接收地埋导线发出的信号，沿地埋线方向平移向前。
❷采用传感器和钢索进行导向，沿钢索方向平移向前，行喷农田。美国9880型平移式喷灌机，长为792米，配套动力100千瓦，喷水量437米³/小时，前进速度1.98米/分，田块覆盖率达98%，喷洒均匀度为90%以上。

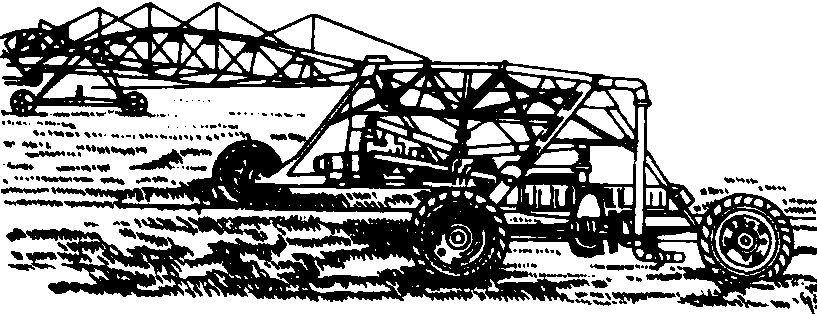

图2 大型平移式喷灌机

平移式和中心支轴式的差别在于喷洒支管自移方式不同，中心支轴式以支管一端为中心回转运动。而平移式喷灌机与供水管呈90°方向平移。
悬挂式远射程喷灌机 水泵由拖拉机通过万向节和单级变速箱带动，把喷枪直接装在水泵出水管上，泵和喷枪悬挂在拖拉机液压机构上。整个装置体积小、结构紧凑，可以定喷或沿水渠行喷。
世界上最大的远射程喷灌机是苏联的海王星一ДДС—1000型，配套动力2 300千瓦，进水压力为1 600千帕，射程275米，工作幅宽550米，泵流量3600米³/小时。
绞盘式喷灌机 利用聚乙烯挠性管输水兼作牵引钢索用的远射程喷灌机(图3)。主要由水泵、绞盘、聚乙烯管、喷枪车、自动调速装置和水力驱动装置等部分组成。当压力水通过水涡轮时驱动绞盘转动，卷绕着聚乙烯管使喷枪车向后走，进行扇形喷洒，形成一条120×445米的矩形湿润带。主要用于牧草、谷物灌溉和矿山除尘。

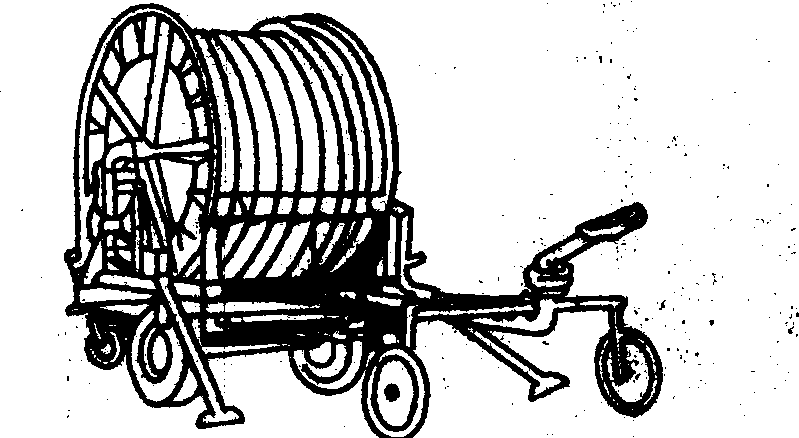

图3 绞盘式喷灌机

钢索牵引式喷枪车 采用钢索牵引，其后面拖曳着一条涂塑软管输水的远射程喷灌机。作业时，软管一端接上水栓，再借用拖拉机顺着灌区地段将软管卷展开，然后把钢索固定在地头对面的锚桩上。当水源接通后，喷枪车拖曳着软管朝着水栓方向卷起钢索，每次行驶可灌溉0.9～7.6公顷农田。
