声图仪

声图仪是一种可将任何声音信号作频率。晌度和强度三维记录的声学分析仪。其基本原理是使声音信号经频率分析装置处理后，以电压电流烧灼的方法，在电敏记录纸上画出声图来。如被分析的声音信号是语言，又称之为语图。
声图以记录纸的宽度作为纵坐标，长度作为横坐标。纵坐标代表频率的分布，横坐标代表时间的推移，记录纸上被烧灼的程度（深浅）代表声音信号的强度，通常可从浅到深分成5～7个等级。国产南模型声图仪是频率范围80～8000Hz的连续式新型声图仪，它不受时间的限制，可以进行长时间的连续分析。另外，根据所用滤波器的带宽，所制成的声图可分成窄带和宽带二类。习惯上把用45Hz的滤波器滤波而得的声图称之为窄带声图，300Hz的滤波器滤波的称之为宽带声图。窄带声图有较好的时间分辨率，宽带声图则有较好的频率分辨率。如将声图以等高线的形式来表示，犹如人的指印，而称声印。
正常元音的声图，图型规则，整齐而清晰，图中较深的线条代表声能较强的频带，共振峰处的声能常较强，因此，线条的颜色最深(图1)。

图1 元音〔i〕的正常声图

在各种嗓音嘶哑的声图中，可见嗓音成份增加，且与嘶哑的程度成正比。在Ⅰ级轻度嘶哑者所发的元音声图中，可见规则的谐波成份中杂入少许噪音。在Ⅱ级中度嘶哑者的元音声图中，第二共振峰带内及3000Hz以上的高频处噪音明显增加(图2)。在Ⅲ级重度嘶哑者所发的元音声图中，不但第二共振峰带内，而第一共振峰带内亦布满了噪音。在Ⅳ级最重度嘶哑者所发的元音声图中，但见一片噪音，因此连字音亦含糊不清(图3)。另外，嗓音嘶哑者的嗓音中还常会出现“破音”或音色低沉闷暗，其声图表现为基频的破裂(图4)和高次谐波的声能明显降低，甚至丧失(图5)。

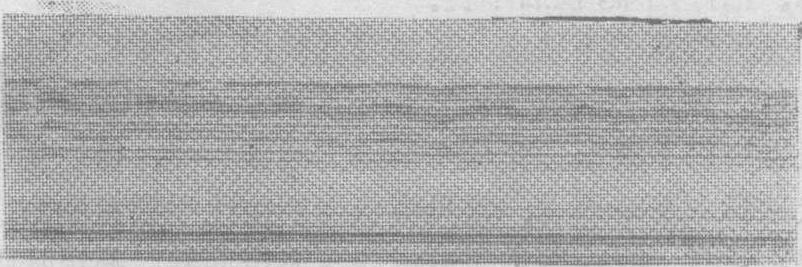

图2 Ⅱ级中度嘶哑者所发元音〔a〕的声图。图中可见少许随机的噪音，3000Hz以上的高频噪音亦有出现

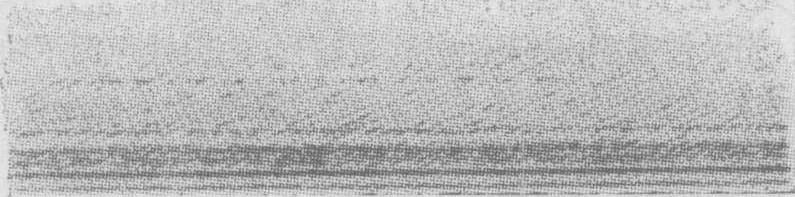

图3 Ⅲ级最重度嘶哑者所发元音〔i〕的声图中，只见一片嗓音，因此连字音亦含糊不清（录自一位男性喉癌患者）

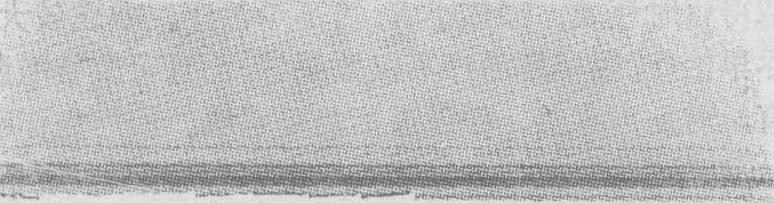

图4 箭头所示处为基频破裂，听感呈破音（录目一位慢性喉炎患者）

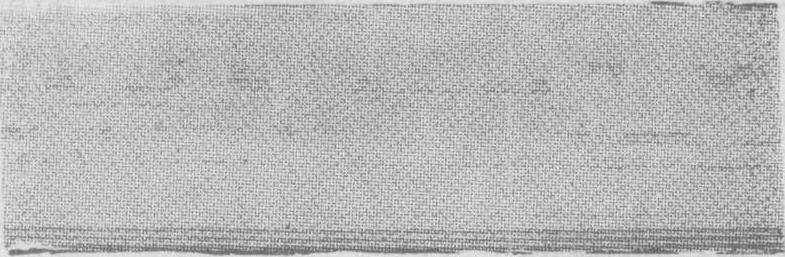

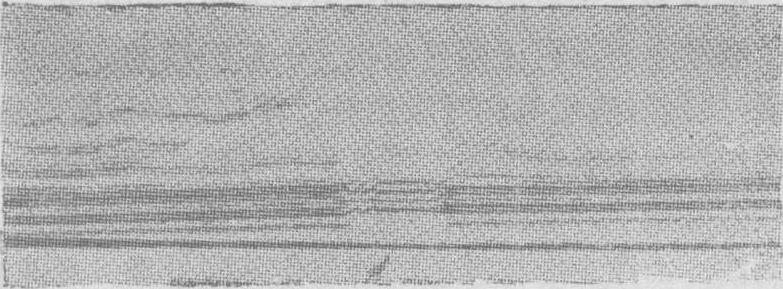

图5 一位男性慢性喉炎患者所发元音〔i〕的声图，高次谐波的声能明显降低，听感音色低沉闷暗

临床上还常录取患者的言语声样进行声图分析(图6)

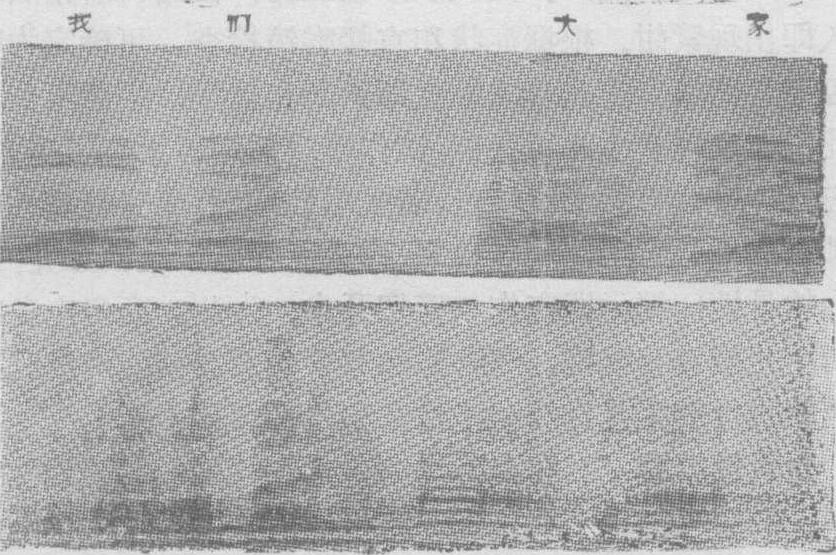

图6 这是一位男性患者所说“我们大家”四字的声图。下图是他正患急性喉炎所测得的声图，谱型混乱，噪音增加。上图是他痊愈后的声图，谱型规则，噪音锐减

声图问世已30余年，现已被广泛应用于临床各科，尤其是喉科。其作用有：
❶分析各种病理嗓音的特征，结合临床可辅助诊断。
❷用作客观记录，比较各种手术或非手术治疗的效果。
❸研究嗓音 （包括艺术嗓音） 的音质。
❹用于语言缺陷、言语矫治及言语重建等言语医学各领域。
❺声图为法医的一项重要鉴定手段。
❻其他如心音的记录研究，可根据血流声图的改变，诊断和预测血管阻塞的情况和心、脑血管意外的发生。
