塔式烘干机tower drier

干燥室为方塔形的谷物干燥机。塔内部为许多水平配置的无底五角形管道，上下交错排列组成进风道和排风道，分别与两端的进风室和排风室相通，塔底还配置有同样结构的冷却室；此外，烘干机还配有进料、空气加热和排料等装置。工作时，进料装置将谷物升运到塔顶并均匀分布到整个塔的宽度，靠塔底排料装置的作用，谷物因自重而向下流动，热空气靠风机经进风室、进风管穿过谷粒层对谷物进行干燥，废气经排气管、排气室将水分排出机外。谷物经进料、干燥、冷却、排料连续完成全部干燥过程。广泛用来烘干小麦、玉米、稻谷、豆类等多种谷物，是粮食、种子干燥设备的主要型式。

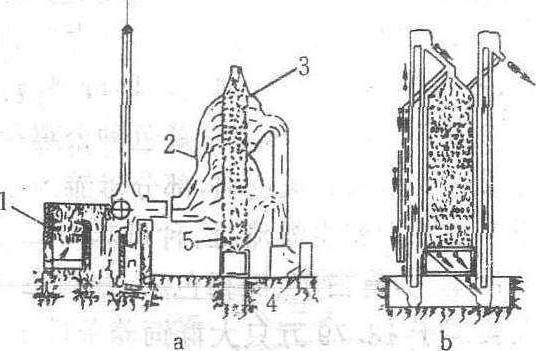

塔式烘干机的工艺流程

a.气流运动路线 b.谷物运动路线

1.加热炉 2.干燥室 3.进排气管道 4.吸风机 5.冷却室
