埃奇沃斯方框图Edgeworth box

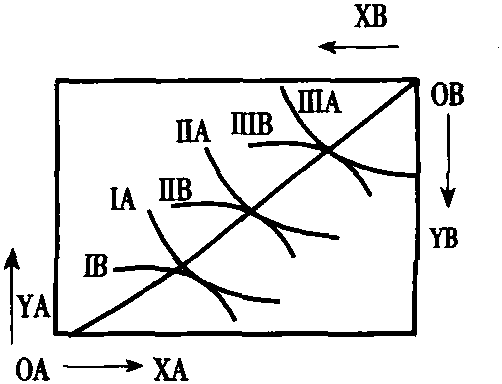

一种用于分析均衡条件和资源配置的几何图形，由英国经济学家埃奇沃斯，弗朗西斯·伊西德罗(Edgeworth,Francis Ysidro,1845～1926) 首创并因此得名。假定既定数量分别为X和Y的两种产品X和Y在两个消费者A和B之间分配。参见下图，盒子的水平长度和垂直高度分别表示两种商品的全部数量X和Y,O_A,O_B分别为消费者A,B的原点。OA水平向右测量消费者A对X的消费量X_A，垂直向上测量其对Y的消费量Y_A; O_B水平向左测量消费者B对X的消费量X_B，垂直向下测量其对Y的消费量Y_B，每个消费者都有一组无差异曲线，代表能为他带来相同效应的各种商品组合(图中画出了部分无差异曲线，分别以ⅠA,ⅡA,ⅢA和Ⅰ B,ⅡB,ⅢB表示)，盒状图表示将两种商品全部分配给两个消费者的所有可能的配置方式。在消费者A和消费者B的无差异曲线相切的那些点上，达到了帕累托最优状态，实现了交换的均衡。即任何改变都不能使至少一个人的状况变好而没有人状况变坏。这些点的轨迹也称为契约曲线。契约曲线上的每一点对于消费者A和B来说，两种商品的边际替代率相等。此图不仅可用于分析交换过程，也同样可以用于对生产过程中的均衡条件和资源配置的分析。此时X和Y代表生产两种产品A和B的两个生产者所拥有的两种生产要素。盒子的水平长度和垂直高度分别表示两种要素的全部数量X和Y。图形表示生产者将这些数量的资源全部用于生产产品A和B的各种可能的方式。产品A的等产量曲线(ⅠA,ⅡA,ⅢA)和产品B的等量曲线(ⅠB,ⅡB,ⅢB) 的切点，代表了资源的有效配置点或生产的均衡点，在生产的契约曲线上，对于两个生产者来说，两种要素的边际替代率相等。此图作为一种分析工具在经济研究中得到了广泛的应用，它不是孤立地研究某种产品或某一市场的均衡问题，而是以直观的方式，通过简单的两商品交换或生产的经济分析了经济的一般均衡问题。
