圆捆捡拾压捆机rotary baler,roll pickup baler

又称圆捆机。用来制备大型草捆的机械。按卷压室工作部件的结构，可分为长皮带式、辊子式、短皮带式及链栅式；按草捆卷绕形成过程不同，可分为内卷式和外卷式。长皮带及链栅式属内卷式，卷压室空间可变，由捡拾器将牧草拾起，经喂入器被压成扁平草层进入预卷室，在上、下两组皮带的作用下，使牧草开始转动并被卷成草芯，随着牧草的连续喂入，草芯随着旋转形成草捆；当草捆直径达到一定尺寸后，捆绳机构经机手操纵随牧草一同喂入卷压室中，成螺旋形地缠绕在草捆表面上，到一定位置，割绳机构自动将捆绳割断，草捆从卸草门排出。短皮带和辊子式属外卷式，压缩空间几乎不变，草芯的形成靠工作部件带动牧草旋转的惯性形成；随着牧草的连续喂入，牧草逐渐填满卷压室空间，在此之前牧草几乎不受工作部件的压力，卷压室空间被牧草填满后，牧草随工作部件旋转，工作部件对牧草产生压力，当草捆达到规定密度时，捆绳机构进行绕绳、割绳，随后打开卸草门抛出草捆。

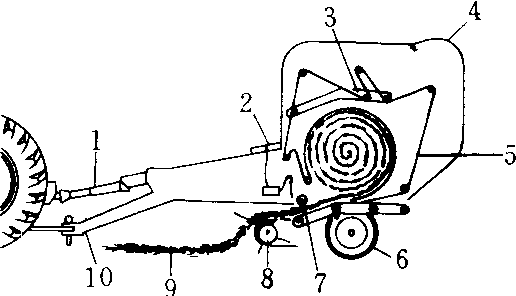

内卷式圆捆捡拾压捆机

1.动力输出轴 2. 绳盒 3. 转臂 4. 卸草后门 5. 卷捆皮带 6. 行走轮 7. 辊子 8.捡拾器 9. 草条 10. 牵引杆
