圆台的直观图画法yuantai de zhiguantu huafa

步骤是：

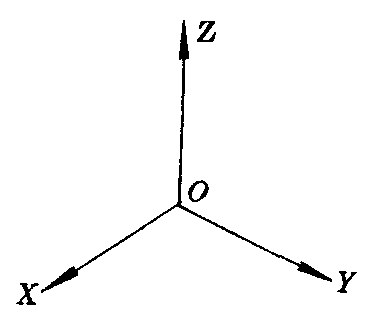

❶画轴 画OX,OY,OZ轴，使它们的夹角都是120°(图1);

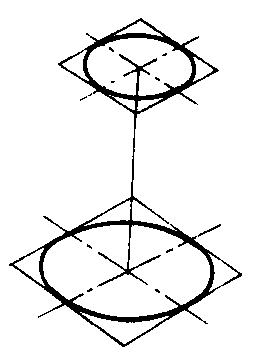

❷画底面 画两个表示圆台上、下底面的椭圆，且使它们的中心距离为圆台的高(图2);

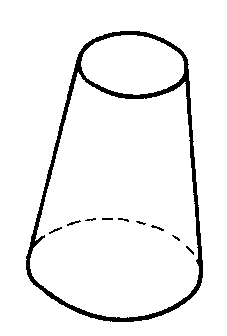

❸成图画两个椭圆的外公切线，并加以整理，即可得圆台的直观图.

图1

图2

图3

上图是按1:5的比例尺画上、下底面半径分别为2.0cm,3.0cm，高为8.0cm的圆台的直观图的过程.
