WP啮闭转子式液压无级变速器

---

(1)用途

WP啮闭转子液压无级变速器可以用于：
❶ 要求低速运转、高转矩驱动的地方；
❷ 需要零转速启动的系统；
❸ 需要中途任意无级变速和反向转动的工作场地；
❹ 要求安静、低噪声、清洁卫生的部门。无级变速器的输出轴与工作机构的输入轴直接用联轴器连接使用。

(2)优点

·转矩／转速选择范围大(可按用户要求设计)

·可实现无级变速功能的液压静力传动

·转速调节范围从零转到输出转速

·在整个转速范围内均可反向工作

·在停车和运行中均可调节转速

·逐步启动

·加速均匀

·转速稳定

·输入轴与输出轴在同一轴线上

·外形尺寸小、重量轻

·维护工作量小

·运行成本低

(3)工作原理

WP啮闭转子式液压无级变速器由一台电动机，一个轴向柱塞变量泵和一个啮闭式转子液压马达组合而成。由补给泵、变量操作系统、轴向柱塞变量泵、配流盘、汇流体、分流盘、啮闭转子马达、过滤系统、散热系统构成。

整个装置安装在一个铸造壳体内，轴向柱塞变量泵由回流油路和补给泵给油，在轴向柱塞变量泵的作用下，液压油经配流系统来驱动液压马达后，流经过滤器和散热器流回机壳。

补给泵和轴向柱塞变量泵由电动机直接驱动。柱塞变量泵产生的液压能驱动液马达，液马达输出轴输出转矩。

改变变量泵的斜盘角度来调节泵的流量，用流量控制液压马达的转速，实现无级变速。

向一侧推动换向阀时，可获相同转速和相同转矩，但方向相反(见图13．8－3)。

(a)结构图；(b)液压原理图

1－散热器；2－风扇；3－电动机；4－变量柱塞泵；5－补给泵；6－溢流阀；7－调压阀；8－油箱；9－换向阀；10－滤油器；11－啮闭转子马达

WP液压无级变速器采用了轴向柱塞变量泵和啮闭转子液压马达。轴向变量泵自动补偿间隙的端面配流结构，保证了泵可长期可靠地工作；液压马达的工作转子圆周力受力均匀，输出转速平衡，此外还配备有过滤系统、散热系统来提高寿命。

补给泵连续地向油路充油保证能平稳的起动和润滑所有的运动零件。油路上的溢流阀，可使额定扭矩在1．5～3倍的范围内变化，保证在重载下也能可靠地启动。驱动机构因故障而停机时，它可作为安全装置保护设备不受损害，当故障排除后，自动恢复正常工作。

(4)WP型液压无级变速器的性能参数和外形尺寸

A．性能参数(见表13．8－4)

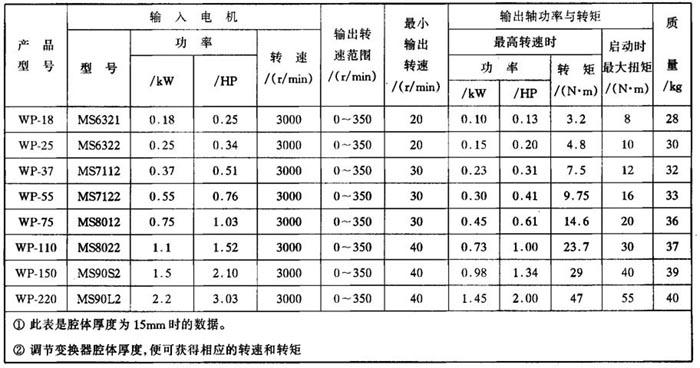

表13．8－4 WP液压无级变速器性能参数

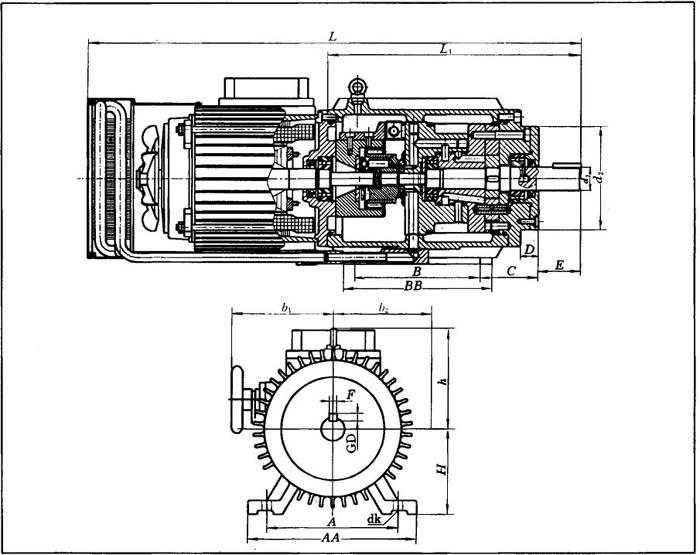

B．外形尺寸(见表13．8－5)

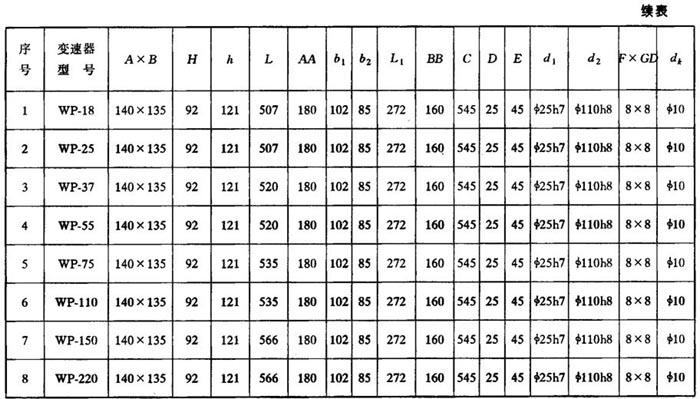

表13．8－5 WP型液压无级变速器外形尺寸
