制颗粒肥机fertilizer pelleter

将几种化肥或将化肥与粉碎的厩肥按一定比例混合后制成颗粒状肥料的机器。按其结构特点有转盘式、螺旋挤压式和压模式三种。

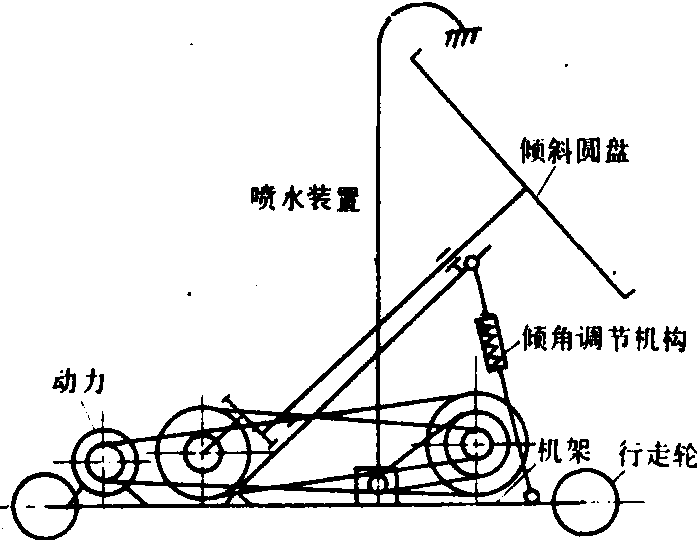

转盘式制颗粒肥机 结构如图1。工作时，倾斜圆盘转动，使装在圆盘上的预先按比例混合好的肥料（粉状化肥及粉碎过筛的厩肥），在喷洒水雾后随圆盘转动到一定高度，靠自重滚落。随着圆盘旋转，肥料沿倾斜盘面不断滚动，使肥料粉粘附在一起形成颗粒。通过工作圆盘的倾角来调整粒度大小。倾角小时，肥料在圆盘上停留时间长，成粒较大。反之，成粒较小。由于制成的颗粒肥直径并不一致，在晾干后需筛选分级使用，以保证施撒质量。这种颗粒肥强度低，施入土壤中易溶解而被作物吸收。

图1 转盘式制颗粒肥机示意图

螺旋挤压式制颗粒肥机 结构如图2。工作时，将均匀混合湿度适宜的肥料装于加料斗内，螺旋推运器旋转，将混合肥料推向出肥孔盘。肥料在压力作用下从出肥孔挤出，呈条状，回转的切刀切断肥料条，使其成为圆柱形颗粒，晾干过筛后使用。这种挤压成形的颗粒肥强度大，便于机械施撒，施入土壤后不易溶解，肥效长。

图2 螺旋挤压式制颗粒肥机示意图

1.出肥孔盘； 2.切刀； 3.螺旋推运 器；4.壳体；5.料斗；6.胶带轮

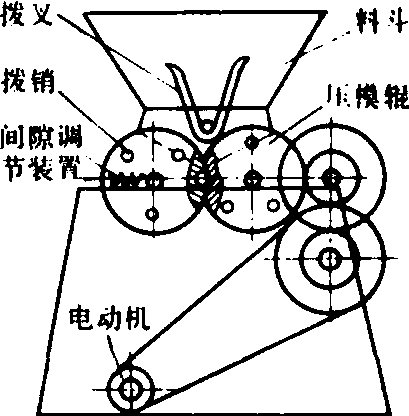

压模式制颗粒肥机结构如图3。两个直径较大的压模辊的表面上有许多凹窝，两辊以相反方向作等速旋转。工作时，混合好的湿度适宜的肥料经料斗落入压模辊的凹窝内，被对转的压模辊挤压成颗粒 （球）状。制成粒肥的强度与成粒性，除与肥料特性、含水量有关外，还与两辊间的间隙有关，为此设有间隙调节装置。在料斗内设有拨叉，工作时左右摆动，使肥料连续不断地自动下落到压模辊。

图3 压模式制颗粒肥机示意图
